Тип и вид исполнения |
Материал |
Степень защиты
|
Диапазон измеряемых температур
|
Диапазон измеряемой разности температур
|
Показатель тепловой инерции
|
Условное давление
|
|
---|---|---|---|---|---|---|---|
Защитная арматура |
Головка |
||||||

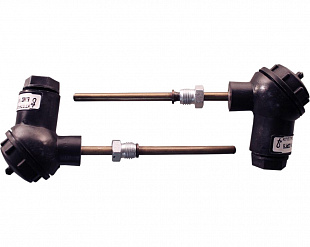

КТПТР-05 |
сталь 12Х18Н10Т |
полиамид |
IP65 |
0 … 200 |
0 … 180 |
10 |
6,3 |
КТПТР-05/1 |
сталь 12Х18Н10Т |
полиамид |
IP65 |
0 … 200 |
0 … 180 |
10 |
6,3 |
Базовые варианты исполнения
Тип и вид исполнения |
НСХ |
Класс
|
Класс
|
Диаметр
|
Длина
|
---|---|---|---|---|---|
КТПТР-05 |
100П, Pt100, Pt500, Pt1000 |
АА |
1 |
6 |
70, 98, 133, 223 |
А |
2 |
||||
КТПТР-05 |
500П |
АА |
1 |
6 |
98, 133, 223 |
А |
2 |
||||
КТПТР-05/1 |
100П, Pt100, Pt500, Pt1000 |
АА |
1 |
6 |
70, 100, 140, 180 |
А |
2 |
||||
КТПТР-05/1 |
500П |
АА |
1 |
6 |
100, 140, 180 |
А |
2 |
Примечание
1) с комплектами КТПТР-05 применяются защитные гильзы ГЗ-6,3-6-2-L с внешней резьбой М20х1,5 или ГЗ-6,3-6-2-L(G1/2”) с внешней резьбой 1/2”;
2) количество термометров, входящих в состав комплекта может быть увеличено по согласованию с Заказчиком;
3) масса термометров комплекта от 0,22 до 0,26 кг в зависимости от длины;
4) минимальная глубина погружения термометров:
- не менее длины монтажной части при ее длине до 98 мм (100 мм для КТПТР-05/1);
- 98 мм для длины монтажной части 98-223 мм;
5) длина монтажной части термометров комплекта и гильз к ним может быть по согласованию иной, но не менее 98 мм для НСХ 500П и 70 мм для остальных НСХ.
6) в состав комплектов КТПТР-05/1 уже включены защитные гильзы с внешней резьбой М20х1,5.
Обозначение при заказе
КТПТР — 05 |
— 2 |
— Pt500 |
— 133 |
---|---|---|---|
1 |
2 |
3 |
4 |
1. Тип и вид исполнения |
|||
2. Класс допуска – 2 класс |
|||
3. НСХ – Pt500 |
|||
4. Монтажная длина L, мм |
КТПТР — 05(3) |
— 2 |
— 100П |
— 70 |
---|---|---|---|
1 |
2 |
3 |
4 |
1. Тип и вид исполнения |
|||
2. Класс допуска – 2 класс |
|||
3. НСХ – 100П |
|||
4. Монтажная длина L, мм |
КТПТР — 05/1 |
— 1 |
— 100П |
— 140 |
---|---|---|---|
1 |
2 |
3 |
4 |
1. Тип и вид исполнения |
|||
2. Класс допуска – 1 класс |
|||
3. НСХ – 100П |
|||
4. Монтажная длина L, мм |
