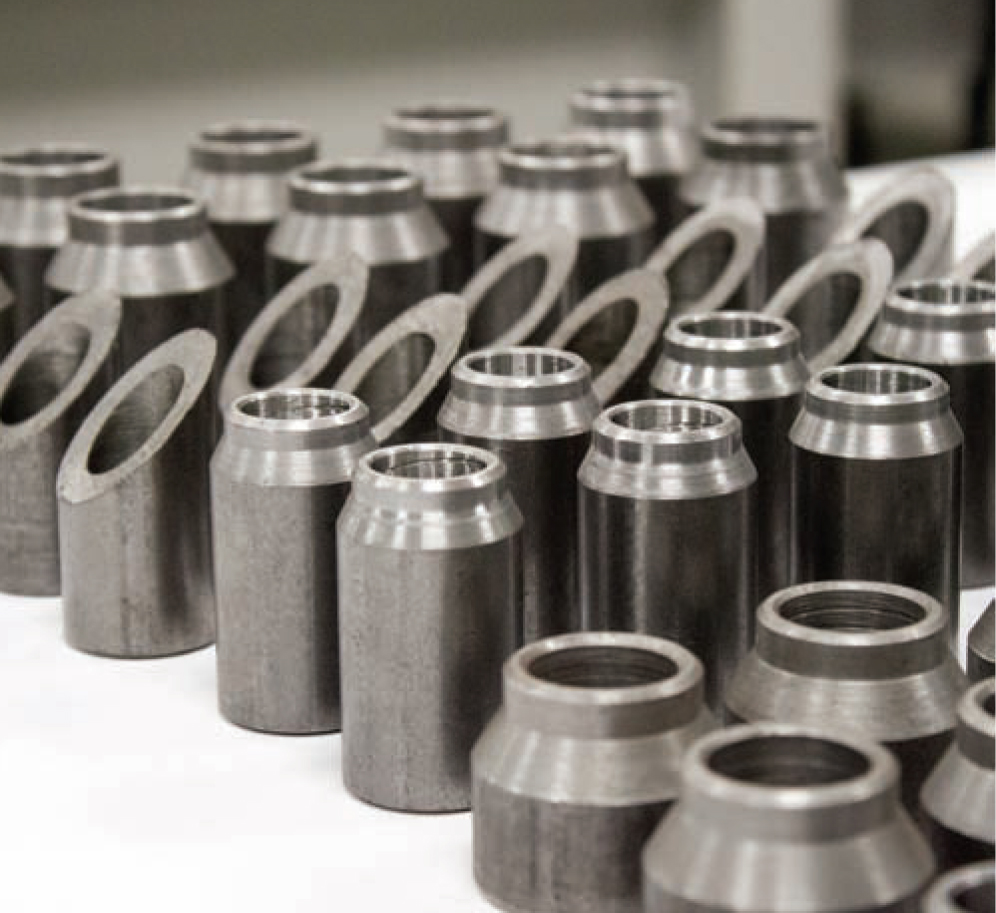

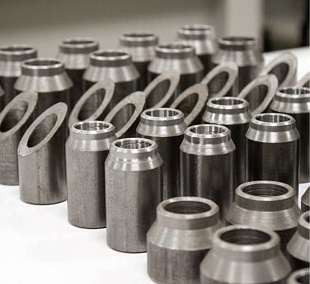

Бобышки БТП 1, БТП 2

В указанные бобышки можно установить:

• термопреобразователь или термометр;
• термоманометр;
• импульсную трубку устройства отбора давления;
• защитную гильзу с последующей установкой в нее термопреобразователя.

Соединение первичных преобразователей температуры с трубопроводами осуществляется в соответствии с ГОСТ 26331-94.

Вариант исполнения бобышки при заказе определяется по следующим основным параметрам из таблиц 1–3:

• материал (Сталь Ст20 или 12х18Н10Т);
• внутренняя резьба Т (в случае отсутствия резьбы – диаметр отверстия D3);
• длина бобышки L.

Указания по эксплуатации

Бобышки БТП1 устанавливаются перпендикулярно к оси трубопровода, БТП2 – под углом 45°.

Соединение бобышки с трубопроводом осуществляется ручной дуговой сваркой или сваркой плавящимся электродом в среде защитного газа в соответствии с ГОСТ 16037-80.

Соединение бобышки с термопреобразователем или с защитной гильзой осуществляется в соответствии с ГОСТ 26331-94 (резьбовое соединение М20х1,5 или резьбовое соединение М27х2,0 или G1/2”) с использованием уплотнительной прокладки по ГОСТ 23358-87.

Момент сил при закручивании термопреобразователя или защитной гильзы в бобышку не должен превышать 12 Нм.

Таблица 1. Габаритные размеры бобышек БТП 1 без резьбы (рис. 1)

Вариант исполнения	Материал	L, мм	L1, мм	D1, мм	D2, мм	D3, мм	Масса, кг
БТП1-03	Сталь 20	40	12	22	17	14	0,1
БТП1-04			18	25	20	16	0,1
БТП1-05	12Х18Н10Т		12	22	17	14	0,1



Таблица 2. Габаритные размеры бобышек БТП 1 с резьбой (рис. 2)

Вариант исполнения	Материал	Резьба T	L, мм	LT, мм	D1, мм	D2, мм	Масса, кг
БТП1-00	Сталь 20	G1/2”	35	20	30	25	0,1
БТП1-02			55	20	30	25	0,2
БТП1-09		M20х1,5	35	20	30	25	0,1
БТП1-13			40	20	28	23	0,1
БТП1-08			55	20	30	25	0,2
БТП1-10			55	11	30	25	0,2
БТП1-11			55	15	30	25	0,2
БТП1-06		M27х2,0	35	22	40	30	0,2
БТП1-07			60	22	40	30	0,4
БТП1-01	2Х18Н10Т	G1/2”	35	20	30	25	0,1
БТП1-12			55	20	30	25	0,1
БТП1-14		M20х1,5	35	20	30	25	0,1
БТП1-15			55	20	30	25	0,2



Таблица 3. Габаритные размеры бобышек БТП 2 (рис. 3)

Вариант исполнения	Материал	Резьба T	L, мм	LT, мм	D1,мм	Масса, кг
БТП2-00	Сталь 20	M20х1,5	55	20	30	0,1
БТП2-01		M27х2,0	60	22	40	0,3
БТП2-02	12Х18Н10Т	M20х1,5	55	20	30	0,1
