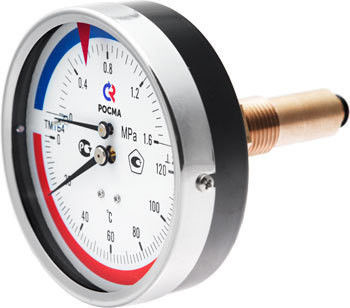

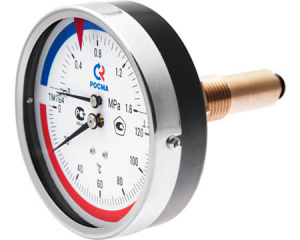

Термоманометр объединяет в одном корпусе манометр и термометр, имеет две шкалы – давления и температуры. Прибор комплектуется клапаном, позволяющим демонтировать термоманометр без разгерметизации системы
- Диаметр корпуса, мм: 80, 100
- Класс точности: 2,5
- Диапазон показаний температур, °C: 0…120/150
- Диапазон показаний давлений, МПа: 0…0,25/0,4/0,6/1/1,6/2,5
- Диапазон рабочих температур, °C:
- Окружающая среда: -60…+60
- Измеряемая среда: до +150
- Длина погружной части, мм: 46, 64, 100
- Корпус: IP40, сталь 10, цвет черный
- Кольцо: Хромированная сталь 10
- Чувствительный элемент манометрической части: трибкосекторный механизм, клапан - медный сплав
- Чувствительный элемент термостатической части: Биметаллическая спираль
- Циферблат: Алюминий, шкала черная на белом фоне, с цветовым разделением секторов измерения температуры и давления
- Стекло: Минеральное
- Штуцер манометра: Медный сплав
- Шток термометра: Медный сплав или нержавеющая сталь 08Х18Н10
- Присоединение: Осевое или радиальное
- Техническая документация ТУ 4212-001- 4719015564-2008 ГОСТ 2405-88
Стандартное исполнение (O80, 100 мм)

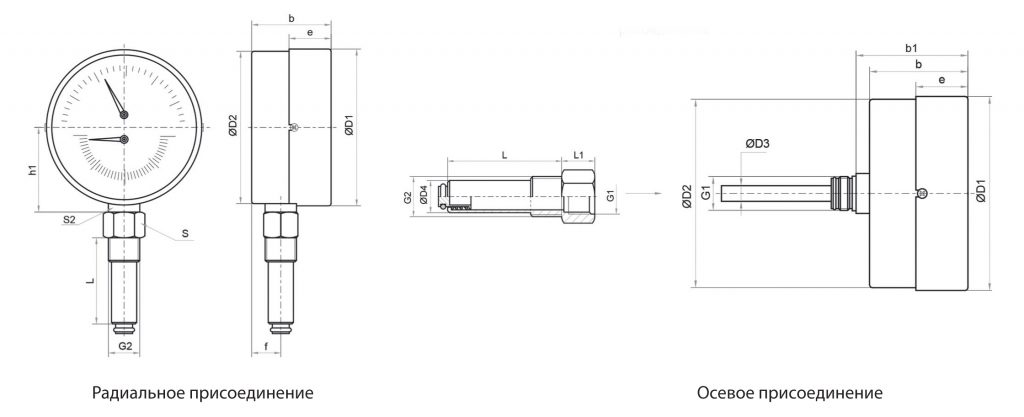

Основные размеры (мм), вес (кг)
Ø |
D1 |
D2 |
D3 |
D4 |
b |
b1 |
e |
h1 |
f |
L |
L1 |
S |
S2 |
G1 |
G2 |
Вес |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
80 |
82 |
80 |
8 |
18 |
39 |
53 |
22 |
53 |
12 |
46 / 64 / 100 |
17 |
24 |
22 |
M18×1 |
G1/2
|
0,37 |
100 |
100 |
99 |
8 |
18 |
38 |
53 |
23 |
63 |
12 |
17 |
24 |
22 |
0,44 |
