Область применения: все отрасли промышленности, включая теплоснабжение, водоснабжение, вентиляция, машиностроение.
Диаметр корпуса: 40, 50, 63, 100, 150 мм
Класс точности | |
---|---|
Ø100, 150 | 1,5 |
Ø63 | 2,5 |
Ø40, 50 | 2,5 |
Диапазон показаний давлений
.ТМ | 0…0,06* / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60** / 100*** МПа |
* — только для радиальных Ø100 и Ø150
** — кроме Ø40, 50
*** — кроме Ø40, 50, 63
Рабочие диапазоны
Постоянная нагрузка: ¾ шкалы
Переменная нагрузка: ⅔ шкалы
Кратковременная нагрузка: 110% шкалы
Рабочая температура
Окружающая среда: −60…+60 °C
Измеряемая среда: до +150 °C
Корпус
IP40, сталь 10, цвет черный
Кольцо
Сталь 10, цвет черный
Чувствительный элемент
Медный сплав (100 МПа — сталь 38ХМ)
Трибко-секторный механизм
Медный сплав
Циферблат
Алюминий, шкала черная на белом фоне
Стекло
Минеральное
Штуцер
Медный сплав (100 МПа — сталь 30 с никелевым покрытием)
Присоединение
Радиальное или осевое (Ø150; 100 МПа — только радиальное)
Резьба присоединения | |
---|---|
Ø100, 150 | G½, M20×1,5 |
Ø50, 63 | G¼, M12×1,5 |
Ø40 | G⅛, M10×1 |
* — под заказ другие резьбы
Межповерочный интервал
2 года
Техническая документация
ТУ 4212-001-4719015564-2008
ГОСТ 2405-88

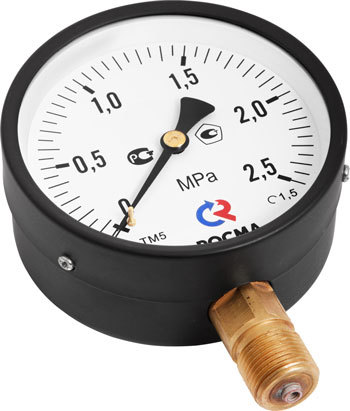

Манометры ТМ серии 10
Тип | Диаметр корпуса | Класс точности | Диапазон показаний давлений, МПа | Подключение | |
---|---|---|---|---|---|
Резьба | Штуцер | ||||
ТМ-110 | 40 | 2,5 | 0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 | М10×1 или G⅛ | радиальный или осевой |
ТМ-210 |
50 |
2,5 |
0…0,1 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | М12×1,5 или G¼ |
радиальный |
осевой | |||||
0…10 / 16 / 25 / 40 | радиальный | ||||
осевой | |||||
ТМ-310 | 63 | 2,5 | 0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | М12×1,5 или G¼ | радиальный или осевой |
0…10 / 16 / 25 / 40 / 60 | |||||
ТМ-510 | 100 | 1,5 | 0…0,06 | М20×1,5 или G½ | радиальный |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | радиальный | ||||
осевой | |||||
0…10 / 16 / 25 / 40 / 60 | радиальный | ||||
осевой | |||||
0…100 | радиальный | ||||
ТМ-610 | 150 | 1,5 | 0…0,06 | М20×1,5 или G½ | радиальный |
0…0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 | |||||
0…10 / 16 / 25 / 40 / 60 | |||||
0…100 |
Карта заказа
Тип | манометр | ТМ |
Диаметр корпуса | 40 мм | 1 |
50 мм | 2 | |
63 мм | 3 | |
100 мм | 5 | |
150 мм | 6 | |
Материал корпуса | сталь | 1 |
Материал штуцера и измерительного элемента | медный сплав | 0 |
Присоединение (расположение штуцера) | радиальное | Р |
осевое | Т | |
радиальное с задним фланцем | РКТ | |
осевое с задним фланцем | ТКТ | |
осевое с передним фланцем | ТКП | |
Гидрозаполнение | нет | 0 |
Электроконтактная приставка | нет | 0 |
Диапазон показаний | ТМ | 0…0,06 / 0,1 / 0,16 / 0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5 / 4 / 6 / 10 / 16 / 25 / 40 / 60 / 100 МПа |
Резьба присоединения | 100, 150 мм | G½; М20×1,5 |
50, 63 мм | G¼; М12×1,5 | |
40 мм | G⅛; М10×1; NPT⅛ | |
Класс точности | 1,5 | |
2,5 |
Пример обозначения:
ТМ − 3 1 0 Т.00 (0−1 МПа) G¼. 2,5
