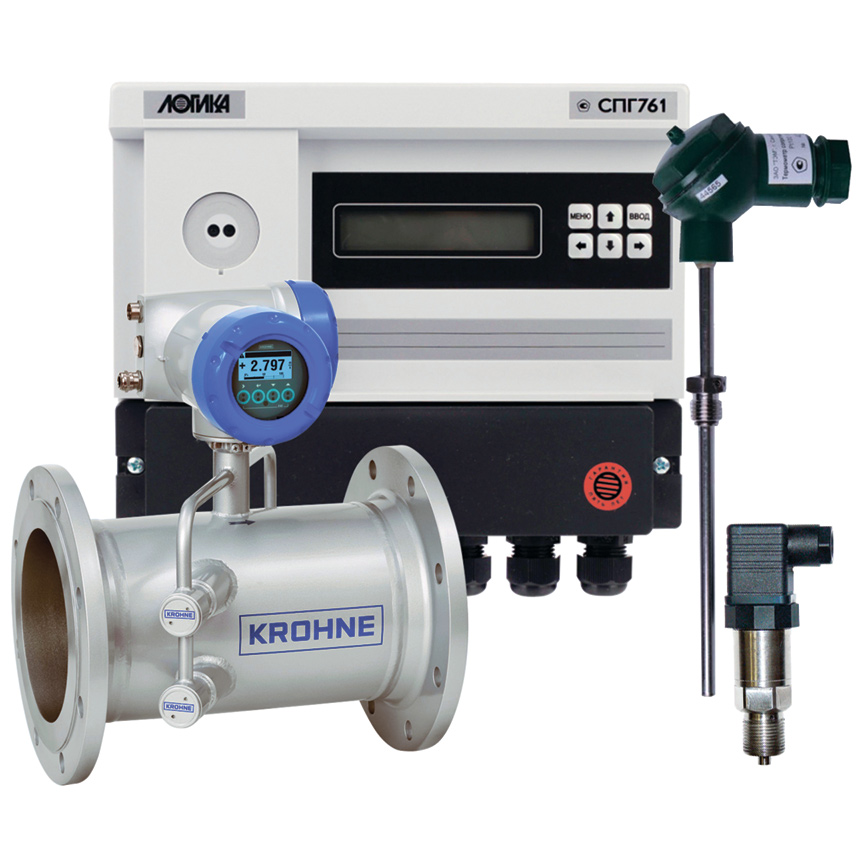

Измерительные комплексы газа ЛОГИКА 7761 предназначены для измерения расхода и объема природного газа при рабочих условиях и приведения измеренных значений к стандартным условиям.
Цена по запросу
В корзину
Быстрый заказ Задать вопрос

Технические характеристики

Характеристика

Значение

Корректор

СПГ761.2

Измеряемая среда

Природный газ

Количество подключаемых первичных преобразователей с выходным сигналом тока (I), частоты (F) и сопротивления (R)

Позволяют обслуживать 12 трубопроводов. Конфигурация датчиков 8I+4F+4R. Посредством адаптеров АДС97 можно расширить конфигурацию датчиков до 12I+8F+8R при использовании одного, и до 16I+12F+12R при использовании двух адаптеров.

Преобразователи расхода, входящие в состав измерительного комплекса

ALTOSONIC V12, OPTISONIC 7300, Qsonic

Преобразователи температуры, входящие в состав измерительного комплекса

ТС, ТЭМ-100, ТПТ-1, ТПТ-15, ТСП-Н

Преобразователи давления, входящие в состав измерительного комплекса

3051S, EJ*, Метран-150, СДВ, 3051, Dtrans, АРС, РС, APR, PR, АИР-20/М2, ЭЛЕМЕР-АИР-30, АИР-10, ЭЛЕМЕР-100, МИДА-13П, Метран-55

Барьеры искрозащиты

ТСС-Ex, Z, μZ600

При работе в составе узла учета газа ИК обеспечивают:

  • измерение расхода и объема газа при рабочих условиях, температуры, давления и разности давлений;
  • приведение результатов измерений расхода и объема к стандартным условиям ТС=293,15 К и РС=0,101325 МПа;
  • архивирование значений объема газа при рабочих и при стандартных условиях, среднего расхода при рабочих условиях, средней температуры и среднего давления в часовом, суточном и месячном архивах объемом, соответственно, 1080, 365 и 24 записей для каждого параметра;
  • архивирование сообщений о перерывах питания, о нештатных ситуациях и об изменениях настроечных параметров – по 400 записей для каждой категории сообщений;
  • показания текущих, архивных и настроечных параметров на встроенном дисплее;
  • защиту архивных данных и настроечных параметров от изменений;
  • коммуникацию с внешними устройствами через порты RS232 и RS485.

Диапазоны измерений:

  • от 4 до 7,5•106 м3/ч - расход;
  • от 3•10–3 до 9•1011 м3 - объем;
  • от -25 до +70 °С - температура;
  • от 0 до 12 МПа - давление;
  • от 0 до 1000 кПа - разность давлений.

Метрологические характеристики

Пределы допускаемой погрешности (в зависимости от класса измерительного канала объема) в условиях эксплуатации:

  • измерение расхода и объема при рабочих условиях (относительная) ± 0,3 % (А), ± 0,5 % (Б), ± 1 % (В), ± 1,5 % (Г);
  • измерение расхода и объема при стандартных условиях (относительная) ± 0,5 % (А), ± 0,75 % (Б), ± 1,5 % (В), ± 2,5 % (Г);
  • измерение давления (приведенная к верхнему пределу измерений) ± 0,15 % (А), ± 0,18 % (Б), ± 0,5 % (В), ± 1 % (Г);
  • измерение температуры (абсолютная) ± (0,3+0,002•|t|) °С (А, Б); ± (0,75+0,004•|t|) °С (В, Г);
  • измерение разности давлений (приведенная к верхнему пределу измерений, для всех классов) ± 1 %;
  • погрешность часов (относительная, для всех классов) ± 0,01 %.

Эксплуатационные характеристики

Условия эксплуатации:

  • температура окружающего воздуха: от -10 до +50 °C;
  • относительная влажность: не более 95 % при 35 °С и более низких температурах, без конденсации влаги;
  • атмосферное давление: от 84 до 106,7 кПа.
  • синусоидальная вибрация: амплитуда 0,35 мм, частота 10 - 55 Гц.

Электропитание: (220 +22/-33) В (50 ± 1) Гц (непосредственно или через сетевые адаптеры).

Средняя наработка на отказ: 40000 ч.

Средний срок службы: 12 лет.
