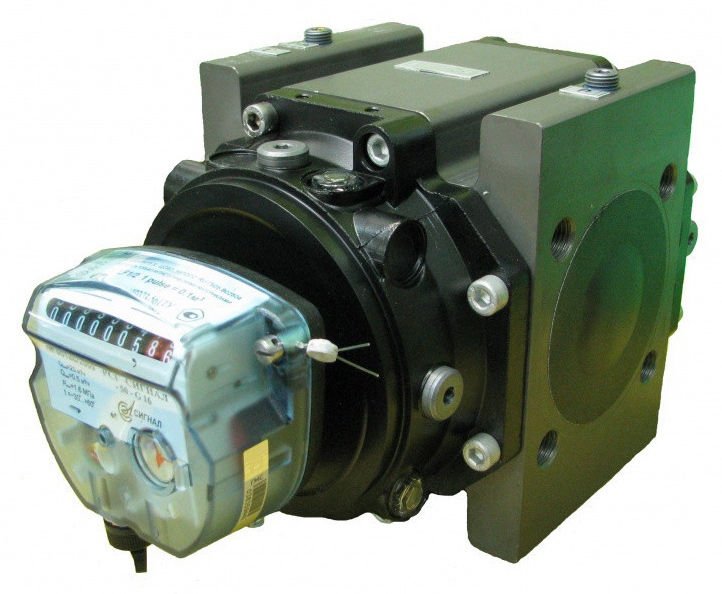

Счетчик газа РСГ «СИГНАЛ»

Счетчики газа предназначены для измерения рабочего объема природного газа по ГОСТ 5542, свободного нефтяного газа по ГОСТ Р 8.615, азота, воздуха и других чистых, неагрессивных газов.

Внимание! Для учета кислорода использование счетчика запрещено!

ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
  • Описание
  • Модификации и цены

Область применения – коммерческий и технологический учет газа на промышленных и коммунальных предприятиях, газораспределительных станциях, газораспределительных пунктах и котельных.

Счетчики выполнены для горизонтальной и вертикальной установки в трубопроводе с диаметром условного прохода: Ду 40 мм Ду 50 мм, Ду 80 мм, Ду 100 мм.

Для приведения расхода газа к стандартным условиям счетчик может быть оснащен серийно выпускаемыми корректорами объема газа.

Для работы с корректорами на счетчиках установлены низкочастотные датчики импульсов LF и датчики несанкционированного вмешательства НВМП ФТ (входят в штатное исполнение всех счетчиков);

Счетчик соответствует требованиям ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных средах», ГОСТ Р 51330.0 (МЭК 60079-0-98), ГОСТ Р 51330.10 (МЭК 60079-11-99), ГОСТ 30852.0 (МЭК 60079-0:1998), ГОСТ 30852.10 (МЭК 60079-11:1999).Уровень и вид взрывозащиты 1ExibIIAT6/Т5 X.

Вид климатического исполнения счѐтчиков УХЛ, категория размещения 3 по ГОСТ 15150, но для работы при температуре окружающего воздуха от минус 40 до плюс 60 °C.

Счетчики имеют три варианта исполнения в зависимости от погрешности измерения рабочего расхода:

Вариант 1

  • ±1,7% - в диапазоне расходов от Q min. до 0,05 Q max.;
  • ±0,75% - в диапазоне расходов от 0,05 Q max. до Qmax.

Вариант 2

  • ±2% - в диапазоне расходов от Q min. до 0,05 Q max.;
  • ±1% - в диапазоне расходов от 0,05 Q max. до Qmax.,

Вариант 3 (по спецзаказу)

  • ±0,75% - в диапазоне расходов от 0,05 Q max. до Q max.

Принцип действия и способ измерения

Принцип действия счетчика заключается в повторяющемся вытеснении объема газа из полостей, образованных роторами. Проходящий через счетчик поток газа заставляет вращаться роторы, расположенные в измерительной камере счѐтчика. Вследствие того, что оси роторов соединены между собой зубчатыми колѐсами синхронизатора, они вращаются синхронно, вытесняя на выход счетчика определенный объем газа за один оборот.

Вращение роторов через редуктор и газонепроницаемую магнитную муфту передается на роликовый счетный механизм.

Основные технические характеристики счетчиков указаны в таблице 1 (для Ду 40) и 3 (для Ду 50, 80, 100).

Таблица 1

Типоразмер G10 G16 G25 G40
Qmax., м3 16 25 40 65
Диапазон измерений Qmax./ Qmin. от 1:20 до 1:50 от 1:20 до 1:100 от 1:20 до 1:160 от 1:20 до 1:200
Порог чувствительности, м3/ч, не более 0,03 0,03 0,05 0,05
Потеря давления ΔР, Па, не более 27 67 111 268
1 имп.НЧ LF Сyblе Sensor, м3/имп 0,01 0,01 0,01 0,01
1 имп. ВЧ л/имп* 0,0227 0,0227 0,0324 0,0324
Частота ВЧ при Qmax., Гц* 195 305 343 558
Циклический объем, дм3 0,14 0,14 0,19 0,19

Таблица 2

Типоразмер G16 G25 G40 G65 G100 G160 G250
Ду, мм 50 50 50 50 80 80 100
Qmax., м3 25 40 65 100 160 250 400
Диапазон измерений Qmax./ Qmin. от 1:20 до 1:50 от 1:20 до 1:100 от 1:20 до 1:160 от 1:20 до 1:200 от 1:20 до1:160
Порог чувствительности, м3/ч, не более 0,05 0,05 0,05 0,05 0,07 0,15 0,2
Потеря давления ΔР, Па,не более 10 27 71 168 140 220 212
1 имп.НЧ LFСyblе Sensor, м3/имп 0,1 0,1 0,1 0,1 0,1 0,1 1
1 имп. СЧ л/имп* 2,72 2,72 2,72 2,72 4,36 8,26 32,6
Частота СЧ при Qmax., Гц* 2,55 4,08 6,64 10,2 10,2 8,41 3,40
1 имп. ВЧ л/имп* 0,0585 0,0585 0,0585 0,0585 0,0939 0,178 0,365
Частота ВЧ при Qmax., Гц* 119 190 309 475 473 390 304
Циклический объем, дм3 0,59 0,59 0,59 0,59 0,94 1,78 3,65

Примечание: В таблицах указаны значения расхода газа при рабочих условиях (в газопроводе).

Типоразмер Ду, мм Габаритные размеры, мм Присоединительные размеры Масса, кг
А В С D L Кол-во отв. шт. Размер резьбы d, мм l, мм
G10 40 126 60 186 126 171 4 М16 110 24 6
G16 40 126 60 186 126 171 4 110 6
50 190 121 311 182 171 4 125 11
G25 40 126 60 186 126 171 4 110 6
50 190 121 311 182 171 4 125 11
G40 40 126 60 186 126 171 4 110 6
50 190 121 311 182 171 4 125 11
G65 50 190 121 311 182 171 4 125 11
G100 80 228 159 387 182 171 8 160 15
G160 80 230 179 435 182 171 8 160 17
G250 100 333 282 615 235 241 8 180 43

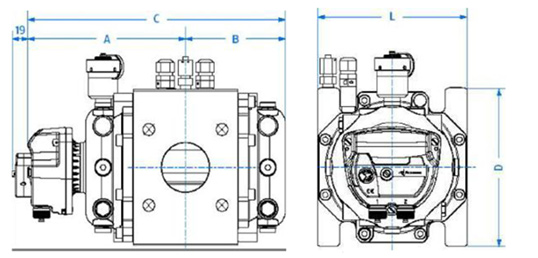

Рисунок 1. Габаритные и присоединительные размеры счетчиков РСГ СИГНАЛ

Конструктивное исполнение

Конструкция счетчика приведена на рисунке 2.

Счетчики состоят из корпуса с измерительной камерой и двух роторов, взаимосвязанных синхронизирующей парой шестеренок, двух крышек и отсчетного устройства. Роторы движутся за счет разности давлений на входе и выходе счетчика. В отсчетном устройстве механический сумматор регистрирует объем прошедшего газа как число оборотов роторов с соответствующим весовым коэффициентом. С трубопроводом счетчик соединяется с помощью фланцев (кроме счетчиков Ду 40, имеющих резьбовое присоединение). Детали счетчика, соприкасающиеся с рабочей средой, изготовлены из алюминиевого сплава и имеют специальное антикоррозионное покрытие.

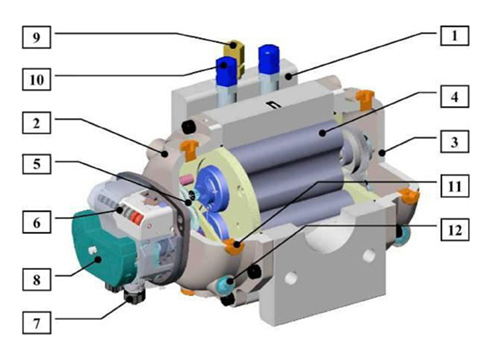

Рисунок 2. Конструкция счетчика

1 - Корпус; 2 - Передний картер; 3 - Задний картер; 4 - Ротор; 5 - Передаточный механизм; 6 - Роликовый сумматор; 7 - Разъем Binder; 8 - Датчик Сyblе Sensor; 9 - Штуцер отбора давления; 10 - Гильза для датчика температуры; 11 - Заглушка; 12 - Индикатор контрольного уровня масла;

КодНаименованиеЦена (без учета НДС)
000032915РСГ-50-G65-2 счетчик газовый (диапазон 1:200)по запросу
В корзину
Быстрый заказ
000043427РСГ-40-G40 счетчик газовый (диапазон 1:200)по запросу
В корзину
Быстрый заказ
000022643РСГ-80-G100 счетчик газовый (диапазон 1:200)по запросу
В корзину
Быстрый заказ
000022642РСГ-100-G250 счетчик газовый (диапазон 1:160)по запросу
В корзину
Быстрый заказ
000015847РСГ-50-G40 счетчик газовый (диапазон 1:160) по запросу
В корзину
Быстрый заказ
000048432РСГ-40-G16 счетчик газовый (диапазон 1:100)по запросу
В корзину
Быстрый заказ
000038376РСГ-40-G25-2 счетчик газовый (диапазон 1:160)по запросу
В корзину
Быстрый заказ
000040897РСГ-50-G25 счетчик газовый (диапазон 1:100)по запросу
В корзину
Быстрый заказ
000029294РСГ-80-G160 счетчик газовый (диапазон 1:200)по запросу
В корзину
Быстрый заказ
000047820РСГ-50-G16 счетчик газовый (диапазон 1:50)по запросу
В корзину
Быстрый заказ
000023914РСГ-40- G10 счетчик газовый (диапазон 1:50)по запросу
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
