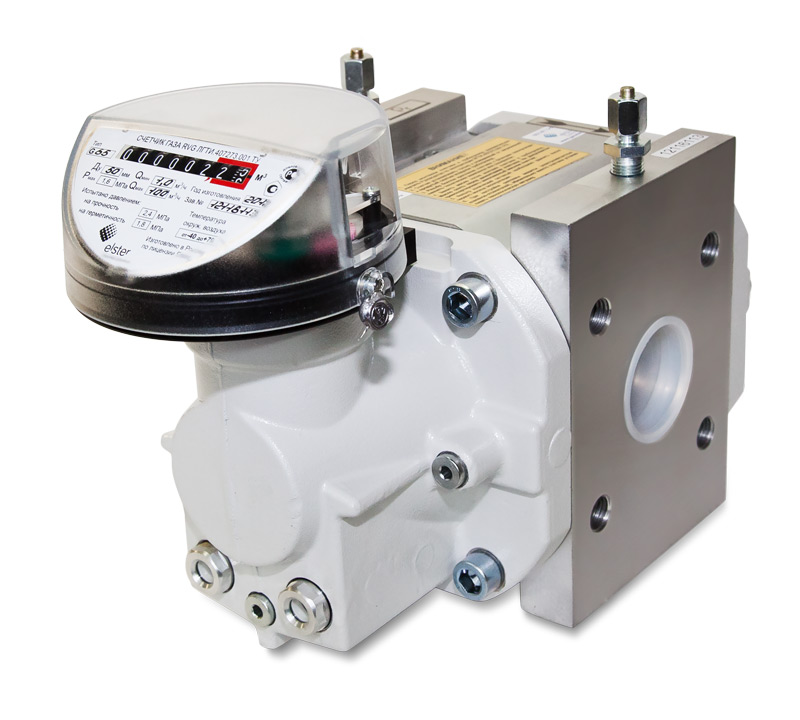

Счетчики газа ротационные RVG

Технологический и коммерческий учет объема не агрессивных, осушенных и очищенных газов: природный и городской газы, пропан, воздух, азот, инертные газы и др. в теплоэнергетических установках промышленных, коммунальных и др. предприятий.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
  • Описание
  • Модификации и цены
Принцип работы

Ротационный счетчик газа RVG работает по принципу вытеснения строго определенного объема газа вращающимися роторами. Объем вытисненного газа определяется объемом измерительной камеры счетчика, образованной внутренней поверхностью корпуса и поверхностями двух синхронно вращающихся в противоположных направлениях роторов. Вращательное движение роторов через редуктор и магнитную муфту передается на 8-ми разрядный счетный механизм, который регистрирует число оборотов роторов, а следовательно и объем газа, прошедший через счетчик.

Счетчик газа RVG регистрирует объем газа при рабочих условиях. Для приведения измерительного объема газа к объему при стандартных условиях счетчик RVG может быть оснащен электронными корректорами ЕК270, ЕК260 или ТС220, ТС215, ТС210.

Отличительные особенности
  • Диапазон измеряемых расходов от 0,6 м³/ч до 650 м³/ч;
  • Рабочее давление газа не более 1,6 МПа;
  • Диапазон измерения расходов Qмин / Qмакс: до 1:160
  • Диапазоны температур:
    • окружающей среды от −40 до +70°С;
    • измеряемой среды от −30 до +70°С ;
  • Пределы допускаемой относительной погрешности основного исполнения:
    • не более ±1% в диапазоне расходов от 0,1Qмакс до Qмакс;
    • не более ±2% в диапазоне расходов от Qmин до 0,1Qмакс;
  • Пределы допускаемой относительной погрешности дополнительного исполнения, имеющего в обозначении букву «У»:
    • не более ±1% в диапазоне расходов от 0,05Qмакс до Qмакс;
    • не более ±2% в диапазоне расходов от Qmин до 0,05Qмакс;
  • Межповерочный интервал 5 лет.

Основные характеристики
  • высокие метрологические характеристики;
  • широкий диапазон измеряемых расходов;
  • низкая потеря давления на счетчике;
  • быстродействие и высокая точность в импульсном режиме эксплуатации;
  • отсутствие требований к длине прямых участков, несоосности счетчика и трубопровода и степени некруглости трубопровода;
  • монтаж на горизонтальных и вертикальных участках трубопровода;
  • независимость точности измерений от давления и характера потока газа в сети;
  • возможность работы с электронными корректорами ЕК270, ЕК260*, ЕК-88*, ТС220, ТС215*, ТС210*, ТС-90*;
  • возможность использования высокочастотного А1К и среднечастотного датчика R300 в комплексах СГ-ЭК с корректором ЕК270 для контроля расхода газа;
  • энергонезависимость.

* — электронные корректоры сняты с производства

Типоразмер Условный проход Ду, мм Qmax, м3 Диапазон измерения расхода Qmin/ Qmax Перепад давления при Qmax, Па
1:160 1:100 1:80 1:65 1:50 1:30 1:20
Qmin, м3
G16 50 25 0,8 1,3 55
G25 50 40 0,6 0,8 1,3 2,0 80
G40 50 65 0,8 1,0 1,3 2,0 3,0 230
G65 50 100 0,6 1,0 1,3 1,6 2,0 3,0 5,0 490
G100 80 160 1,0 1,6 2,0 2,5 3,0 5,0 8,0 425
G160 80 250 1,6 2,5 3,0 4,0 5,0 8,0 13,0 575
G250 100 400 2,5 4,0 5,0 6,0 8,0 13,0 20,0 810
G400 100 650 4,0 6,5 8,0 10,0 13,0 20,0 32,0 1700
G400 150 650 4,0 6,5 8,0 10,0 13,0 20,0 32,0 1700

Дополнительное оборудование, поставляемое по специальному заказу

  • фильтр газа ФГ16 с датчиком перепада давления;
  • комплект прямых участков КПУ с местами отбора давления, температуры или перепада давления.
КодНаименованиеЦена (без учета НДС)
000018232RVG G 400 счетчик газа Ду 100 (диапазон 1:65)по запросу
В корзину
Быстрый заказ
000000594RVG G 040 счетчик газа Ду 50 (диапазон 1:30)по запросу
В корзину
Быстрый заказ
000000604RVG G 100 счетчик газа Ду 80 (диапазон 1:50)по запросу
В корзину
Быстрый заказ
000000608RVG G 250 счетчик газа Ду 100 (1:30)по запросу
В корзину
Быстрый заказ
000000599RVG G 065 счетчик газа Ду 50 (диапазон 1:50)по запросу
В корзину
Быстрый заказ
000017780RVG G 400 счетчик газа Ду 100 (диапазон 1:160)по запросу
В корзину
Быстрый заказ
000000611RVG G 250 счетчик газа Ду 100 (диапазон 1:50)по запросу
В корзину
Быстрый заказ
000023549RVG G 400 счетчик газа Ду 150 (диапазон 1:50)по запросу
В корзину
Быстрый заказ
000000600RVG G 100 счетчик газа Ду 80 (1:30)по запросу
В корзину
Быстрый заказ
000000601RVG G 100 счетчик газа Ду 80 (диапазон 1:100)по запросу
В корзину
Быстрый заказ
000023510RVG G 400 счетчик газа Ду 150 (диапазон 1:100)по запросу
В корзину
Быстрый заказ
000011276RVG G 400 счетчик газа Ду 100 (диапазон 1:30)по запросу
В корзину
Быстрый заказ
000000589RVG G 016 счетчик газа Ду 50 (диапазон 1:30)по запросу
В корзину
Быстрый заказ
000025795RVG G 250 счетчик газа Ду 100 (диапазон 1:160)по запросу
В корзину
Быстрый заказ
000000615RVG G 400 счетчик газа Ду 100 (диапазон 1:50)по запросу
В корзину
Быстрый заказ
000022075RVG-G 40 счётчик газа (диапазон 1:80)по запросу
В корзину
Быстрый заказ
000000596RVG G 065 счетчик газа Ду 50 (1:30)по запросу
В корзину
Быстрый заказ
000000593RVG G 025 счетчик газа Ду 50 (диапазон 1:50)по запросу
В корзину
Быстрый заказ
000000592RVG G 25 счетчик газа Ду 50 (1:30)по запросу
В корзину
Быстрый заказ
000000605RVG G 160 счетчик газа Ду 80 (1:30)по запросу
В корзину
Быстрый заказ
000043844RVG G 065 счетчик газа Ду 50 (диапазон 1:20)по запросу
В корзину
Быстрый заказ
000025026RVG G 025 счетчик газа Ду 50 (диапазон 1:65)по запросу
В корзину
Быстрый заказ
000000595RVG G 040 счётчик газа Ду 50 (диапазон 1:50)по запросу
В корзину
Быстрый заказ
000000609RVG G 250 счетчик газа Ду 100 (диапазон 1:100)по запросу
В корзину
Быстрый заказ
000019242RVG G 100 счетчик газа Ду 80 (диапазон 1:160)по запросу
В корзину
Быстрый заказ
000024915RVG G 160 счетчик газа Ду 80 (диапазон 1:160)по запросу
В корзину
Быстрый заказ
000000607RVG G 160 счетчик газа Ду 80 (диапазон 1:50)по запросу
В корзину
Быстрый заказ
000000613RVG G 400 счетчик газа Ду 100 (диапазон 1:100)по запросу
В корзину
Быстрый заказ
000000597RVG G 065 счетчик газа Ду 50 (диапазон 1:100)по запросу
В корзину
Быстрый заказ
000048591RVG G 025 счетчик газа Ду 50 (диапазон 1:20)по запросу
В корзину
Быстрый заказ
000050883RVG G 250 счетчик газа Ду 100 (диапазон 1:65)по запросу
В корзину
Быстрый заказ
000027344RVG G 065 счетчик газа Ду 50 (диапазон 1:160)по запросу
В корзину
Быстрый заказ
000032540RVG G 160 счетчик газа Ду 80 (диапазон 1:80)по запросу
В корзину
Быстрый заказ
000033890RVG G 065-S1 счетчик газа Ду 50 (диапазон 1:65)по запросу
В корзину
Быстрый заказ
000047775RVG G 040 счётчик газа Ду 50 (диапазон 1:65)по запросу
В корзину
Быстрый заказ
000044149RVG G 100 счетчик газа Ду 80 (диапазон 1:80)по запросу
В корзину
Быстрый заказ
000035198RVG G 100-S1 счетчик газа Ду 80 (диапазон 1:65)по запросу
В корзину
Быстрый заказ
000040906RVG G 400 счетчик газа Ду 100 (диапазон 1:80)по запросу
В корзину
Быстрый заказ
000000606RVG G 160 счетчик газа Ду 80 (диапазон 1:100)по запросу
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
