Датчик расхода газа ДРГ.М

Датчик расхода газа ДРГ.М применяются для измерения объемного расхода (скорости) природного, попутного нефтяного газа, водяного газа, а также других газов с плотностью, при стандартных условиях, не менее 0,6 кг/м3 и температурой от минус 40 до плюс 250 °С и избыточным давлением до 4,0 МПа.
Датчики расхода предназначены для использования в составе счетчиков газа, а также в составе измерительных комплексов и систем коммерческого и технологического учета газа, пара различных отраслей промышленности.
ВНИМАНИЕ! Наличие и актуальную стоимость товара просим уточнять у менеджеров.
Задать вопрос
  • Описание
  • Модификации и цены

В основе принципа работы датчиков расхода использован «вихревой» способ преобразования скорости потока, обеспечивающий линейное преобразование объемного расхода газа (пара) при рабочем давлении в электрический частотный сигнал или электрический импульсный сигнал с нормированной ценой и в токовый сигнал 4-20 мА.

В состав датчиков расхода входят следующие компоненты:

  • Первичный преобразователь расхода (далее преобразователь ПР);
  • Электронный преобразователь (далее преобразователь ЭП).

Преобразователь ПР устанавливается в трубопровод и преобразует объемный расход (скорость) среды в электрические сигналы, которые поступают в преобразователь ЭП, смонтированный на корпусе преобразователя ПР. Преобразователь ЭП производит преобразование электрических сигналов, обработку и формирует выходные нормированные сигналы следующих типов: частотные, импульсные, токовые 4-20 мА.

Датчики расхода в зависимости от используемого метода преобразования и конструктивного исполнения имеют три модификации: ДРГ.М; ДРГ.М3; ДРГ.М3Л.

Датчики расхода модификации ДРГ.М обеспечивают линейное преобразование объемного расхода газа (пара) в трубопроводах с диаметром условного прохода от 50 до 200 мм в импульсный сигнал с нормированной ценой импульса или нормированной частотой и токовый сигнал 4-20 мА.

Датчики расхода модификации ДРГ.М3 и ДРГ.М3Л обеспечивают линейное преобразование объемного расхода газа (пара) в электрический частотный сигнал 0-250 Гц и токовый сигнал 4-20 мА с использованием метода «площадь-скорость» в трубопроводах с диаметром условного прохода от 100 до 1000 мм.

Датчики расхода модификации ДРГ.М3Л оснащены лубрикаторным устройством, позволяющим проводить техническое обслуживание датчика расхода без остановки подачи измеряемой среды.

Датчики расхода всех модификаций общепромышленного применения имеют вид взрывозащиты nA, маркировку взрывозащиты ExnAIIT6 и допускают эксплуатацию во взрывоопасных зонах помещений классов B-la и B-lr.

Датчики расхода модификации ДРГ.М имеют взрывозащищенное исполнение с видом взрывозащиты «d» - «Взрывонепроницаемые оболочки», маркировку взрывозащиты IExdIICT6X и допускают эксплуатацию во взрывоопасных зонах помещений класса В-II.

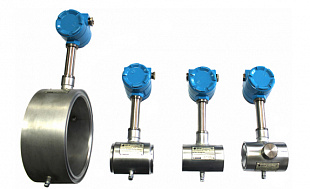

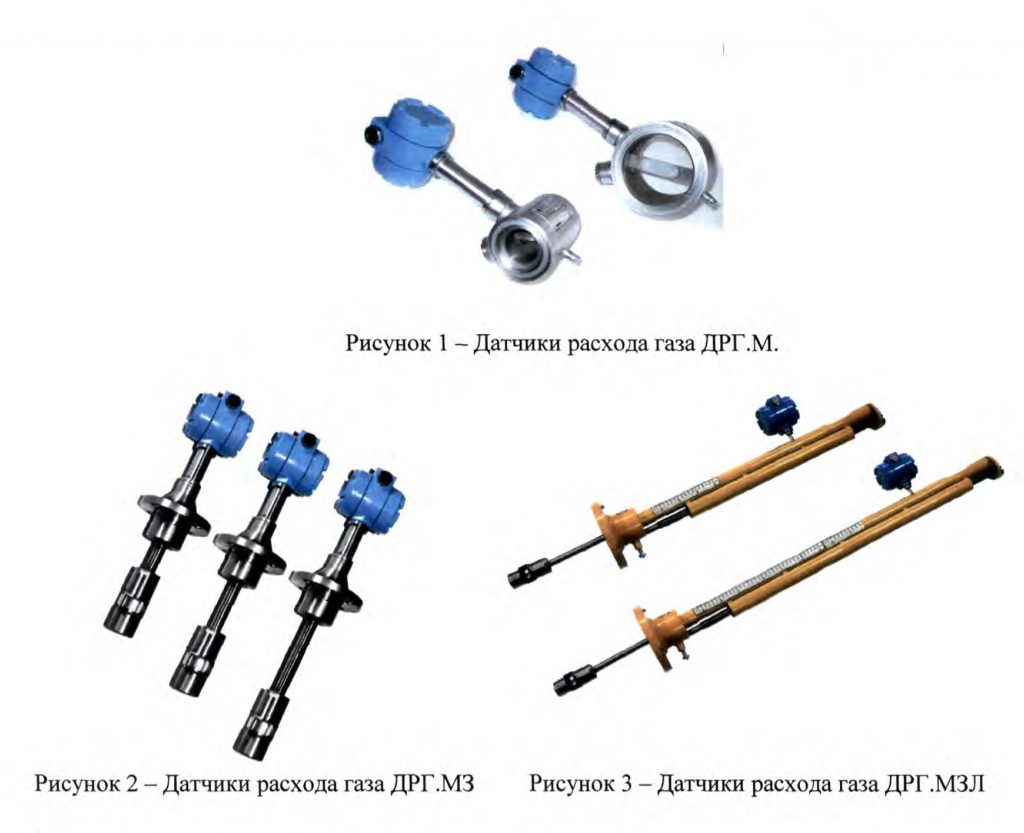

Фотографии датчиков расхода из типоразмерного ряда разных модификаций представлены на рисунках 1, 2, 3

Метрологические и технические характеристики

Типоразмеры и модификации датчиков расхода и диапазоны эксплуатационных расходов (скоростей) в таблице.

Пределы основной относительной погрешности датчика расхода модификации ДРГ.М по импульсному выходу:

в диапазоне от Qmin до 0,1 Qmах (0,05 Qmах) ±1,5%
в диапазоне от 0,1 Qmах (0,05 Qmах) до 0,9 Qmах ±1,0%
в диапазоне от 0,9 Qmах до Qmах ±1,5%
Типоразмер датчика расхода Диаметр условного прохода присоединяемого трубопровода Ду, мм Избыточное давление измеряемой среды в диапазоне, МПа Диапазон эксплуатационных расходов Q (при рабочих условиях), м3
наименьший Qmin наибольший Qmах
ДРГ.М-160/80 50, 80

От 0,0 до. 0,05

от 0,05 до 2,5(4,0)

2

1

80
ДРГ.М-160 50, 80

8

4

160
ДРГ.М-400 80, 50

20

10

400
ДРГ.М-800 80

40

20

800
ДРГ.М-1600 80

80

40

1600
ДРГ.М-2500 100

125

62,5

2500
ДРГ.М-5000 150

250

125

5000
ДРГ.М-10000 200

500

250

10000

Датчик расхода допускает «перегрузку» по расходу в пределах от Qmах до 1,15 Qmах

Пределы основной относительной погрешности датчика расхода ДРГ.М3, ДРГ.М3Л по частотному выходу:

в диапазоне от V(Q)min до 0,1 V(Q)max ±2,0 %;
в диапазоне от 0,1 V(Q)max до 0,9 V(Q)max ±1,5 %;
в диапазоне от 0,9 V(Q)max до V(Q)max ±2,0 %;
в диапазоне от V(Q)min до V(Q)max ±5,0 %;

Пределы основной приведенной погрешности датчика расхода по токовому выходу во всем диапазоне расходов имеют значения:

  • ±1,5 % - для датчика расхода ДРГ.М
  • ±2,5 % - для датчика расхода ДРГ.М3, ДРГ.М3Л
КодНаименованиеЦена (без учета НДС)
000001935ДРГ.М-400 датчик расхода газапо запросу
В корзину
Быстрый заказ
000051337ДРГ.М-160/80 датчик расхода газа с индикациейпо запросу
В корзину
Быстрый заказ
000001933ДРГ.М-160 датчик расхода газапо запросу
В корзину
Быстрый заказ
000001939ДРГ.М-1600 датчик расхода газа167875
В корзину
Быстрый заказ
000001944ДРГ.М-5000 датчик расхода газапо запросу
В корзину
Быстрый заказ
000001946ДРГ.М-10000 датчик расхода газапо запросу
В корзину
Быстрый заказ
000013814ДРГ.М-160/80 датчик расхода газапо запросу
В корзину
Быстрый заказ
000041784ДРГ.М-01600К датчик расхода газапо запросу
В корзину
Быстрый заказ
000050077ДРГ.М-00400К датчик расхода газапо запросу
В корзину
Быстрый заказ
000043264ДРГ.М-00160 датчик расхода газа с индикацией157250
В корзину
Быстрый заказ
000049550ДРГ.М-2500К с индикацией датчик расхода пара219938
В корзину
Быстрый заказ
000001938ДРГ.М-800 датчик расхода пара151938
В корзину
Быстрый заказ
000001940ДРГ.М-1600 датчик расхода пара167875
В корзину
Быстрый заказ
000001937ДРГ.М-800 датчик расхода газапо запросу
В корзину
Быстрый заказ
000023253ДРГ.М-00400К датчик расхода пара153000
В корзину
Быстрый заказ
000001936ДРГ.М-400 датчик расхода пара147688
В корзину
Быстрый заказ
000028810ДРГ.М-160К датчик расхода парапо запросу
В корзину
Быстрый заказ
000001941ДРГ.М-2500 датчик расхода газа194438
В корзину
Быстрый заказ
000020319ДРГ.М-01600К датчик расхода парапо запросу
В корзину
Быстрый заказ
000018680ДРГ.М-00800К датчик расхода парапо запросу
В корзину
Быстрый заказ
000035734ДРГ.М-00800К датчик расхода газапо запросу
В корзину
Быстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
