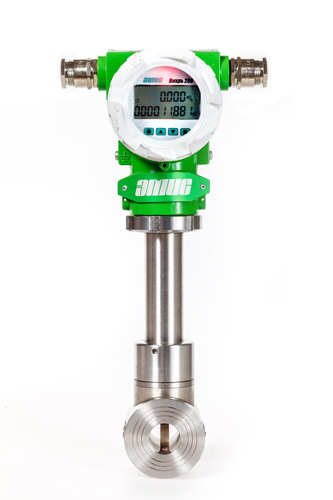

Типовые задачи для расходомера вихревого ЭМИС-ВИХРЬ 200
- Коммерческий учет пара в котельных или для контроля технологических процессов
- Коммерческий учет природного газа на крупных предприятиях
- Контроль работы компрессора и учет потребления сжатого воздуха
- Измерение расхода промышленных технических газов
- Измерение потребления горелки
- Расход жидкостей для контроля технологических процессов
Технические характеристики расходомера ЭМИС-ВИХРЬ 200
Измеряемая среда |
жидкость газ (в том числе ПНГ, сжатый воздух, кислород) насыщенный и перегретый пар |
Погрешность |
до ±0,5% при измерении расхода жидкостей до ±1% при измерении расхода газа и пара |
Типоразмеры |
от 15 до 300 мм |
Присоединение к трубопроводу |
фланцевое фланцевое со встроенными переходами сэндвич
|
Давление измеряемой среды |
до 25 МПа |
Температура измеряемой среды |
от -60°С до +460°С * |
Выходные сигналы |
аналоговый токовый 4-20 мА + наложение HART (опция) импульсный дискретный - режимы "реле расхода" и "дозатор" частотный до 10000 Гц цифровой Modbus RTU с интерфейсом RS-485 и USB |
Взрывозащита |
1ExibIIB(T1-T6)Х** 1ExibIIC(T1-T6)Х** 1ExiaIIB(T1-T6)Х** 1ExiaIIC(T1-T6)Х** 1ExdIIC(T1-T6)X PB ExdI X PB ExdibI X** PO ExiaI** |
Температура окружающей среды |
от -60°С до +70°С*** |
Пылевлагозащита |
IP67 |
Интервал между поверками |
4 года |
*
|
-40°С...+460°С - стандартное исполнение -60°С...+460°С - спец. исполнение |
**
|
кроме специального исполнения электронного преобразователя |
***
|
-40°С...+70°С - стандартное исполнение -50°С...+70°С - исполнение с термочехлом -60°С...+70°С - спец. исполнение |
Обозначение при заказе
ЭМИС-ВИХРЬ 200 |
|
ЕхВ |
|
050 |
|
А |
|
– |
|
Ж |
|
Н |
|
ФР |
|
Д |
|
2,5 |
|
250 |
|
– |
|
А |
|
ГП |
0 |
|
1 |
|
2 |
|
3 |
|
4 |
|
5 |
|
6 |
|
7 |
|
8 |
|
9 |
|
10 |
|
11 |
|
12 |
|
13 |
Код
|
0
|
Наименование изделия
|
|
ЭМИС-ВИХРЬ 200 |
Полнопроходной преобразователь |
Код
|
1
|
Взрывозащита
|
|
– |
без взрывозащиты |
|
ЕхВ |
1ExibIIB(T1-T5)Х |
|
ЕхС |
1ExibIIC(T1-T5)Х |
|
Вн |
1ExdIIC(T1-T5)Х |
|
Х |
спец. заказ |
Код
|
2
|
Типоразмер преобразователя (ДУ трубопровода)
|
|
015* |
15 мм |
100 |
|
025 |
25 мм |
125 |
|
032 |
32 мм |
150 |
|
040 |
40 мм |
200 |
|
050 |
50 мм |
250 |
|
065 |
65 мм |
300 |
|
080 |
80 мм |
|
Код
|
3
|
Класс точности
|
|
А |
класс точности А |
|
Б |
класс точности Б |
Код
|
4
|
Диапазон расхода
|
|
– |
стандартный |
|
Х |
спец. заказ |
Код
|
5
|
Измеряемая среда
|
|
Ж |
жидкость |
|
Г |
газ / насыщенный пар / перегретый пар |
|
К |
Кислород |
Код
|
6
|
Материал проточной части
|
|
Н |
нержавеющая сталь |
|
Хс |
хастеллой |
|
Х |
спец. заказ |
Код
|
7
|
Соединение с трубопроводом
|
|
C |
сэндвич (Ду15-100) |
|
Ф |
фланцевое |
|
ФР |
фланцевое со встроенными переходами на другой диаметр (Ду 25-100 мм) |
|
Х |
спец. заказ |
Код
|
8
|
Размещение электронного преобразователя
|
|
– |
совместное размещение датчика и электронного преобразователя |
|
Д |
дистанционное исполнение электронного преобразователя (длина кабеля 3 м) |
|
Дхх |
укажите требуемую длину кабеля для дистанционного исполнения |
Код
|
9
|
Максимальное давление измеряемой среды
|
|
1,6 |
до 1,6 МПа |
|
2,5 |
до 2,5 МПа |
|
4,0 |
до 4,0 МПа |
|
6,3 |
до 6,3 МПа (только для ЭВ-200) |
|
20 |
до 20 МПа (только для ЭВ-200 «сэндвич» Ду 50, 80 и 100 мм) |
|
25 |
до 25 МПа (только для ЭВ-200 «сэндвич» Ду 50, 80 и 100 мм) |
|
Х |
спец. заказ |
Код
|
10
|
Температура измеряемой среды
|
|
50 |
от -200 до +50 ºС |
|
100 |
от -40 до +100 ºС |
|
250 |
от -40 до +100 ºС |
|
320 |
от -40 до +320 ºС |
|
460 |
от -40 до +460 ºС |
|
Х |
спец. заказ |
Код
|
11
|
Индикатор
|
|
– |
отсутствует |
|
СИ |
счетчик-индикатор расхода с базовым набором функций |
|
Х |
спец. заказ |
Код
|
12
|
Выходные сигналы
|
|
– |
частотный, цифровой RS-485 |
|
А |
дополнительный аналоговый токовый 4-20 мА выходной сигнал |
|
Х |
спец. заказ |
Код
|
13
|
Калибровка, поверка
|
|
– |
заводская калибровка по 5 точкам, тест на давление |
|
ГП |
государственная поверка |
Примечание: «–» (прочерк) обозначает, что данное исполнение является стандартным; * - только на температуру измеряемой среды от -40 до +100 ºС.
