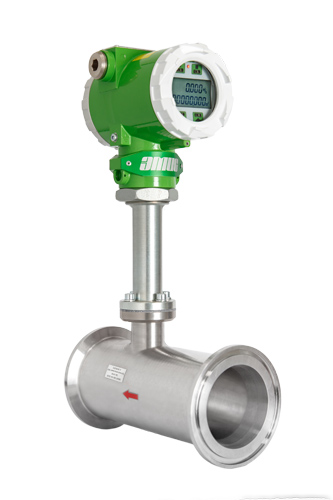

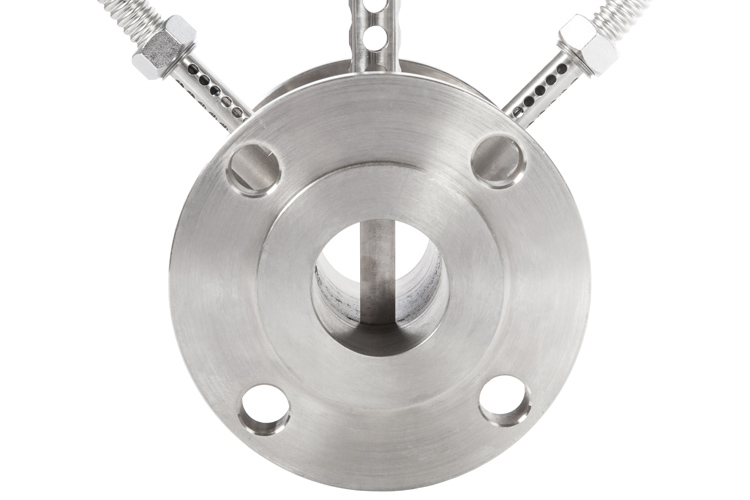

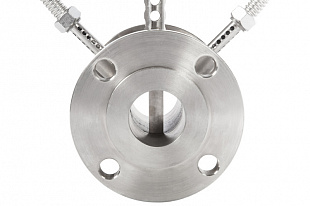

Типовые задачи для расходомера вихревого ЭМИС-ВИХРЬ 200
- Коммерческий учет пара в котельных или для контроля технологических процессов
- Коммерческий учет природного газа на крупных предприятиях
- Контроль работы компрессора и учет потребления сжатого воздуха
- Измерение расхода промышленных технических газов
- Измерение потребления горелки
- Расход жидкостей для контроля технологических процессов
Технические характеристики расходомера ЭМИС-ВИХРЬ 200
Измеряемая среда | • жидкость • газ (в том числе ПНГ, сжатый воздух, кислород) • насыщенный и перегретый пар |
Погрешность | • до ±0,5% при измерении расхода жидкостей • до ±1% при измерении расхода газа и пара |
Типоразмеры | от 15 до 300 мм |
Присоединение к трубопроводу | • фланцевое • фланцевое со встроенными переходами • сэндвич |
Давление измеряемой среды | до 25 МПа |
Температура измеряемой среды | от -60°С до +460°С * |
Выходные сигналы | • аналоговый токовый 4-20 мА + наложение HART (опция) • импульсный • дискретный - режимы "реле расхода" и "дозатор" • частотный до 10000 Гц • цифровой Modbus RTU с интерфейсом RS-485 и USB |
Взрывозащита | • 1ExibIIB(T1-T6)Х** • 1ExibIIC(T1-T6)Х** • 1ExiaIIB(T1-T6)Х** • 1ExiaIIC(T1-T6)Х** • 1ExdIIC(T1-T6)X • PB ExdI X • PB ExdibI X** • PO ExiaI** |
Температура окружающей среды | от -60°С до +70°С*** |
Пылевлагозащита | IP67 |
Интервал между поверками | 4 года |
* | • -40°С...+460°С - стандартное исполнение • -60°С...+460°С - спец. исполнение |
** | кроме специального исполнения электронного преобразователя |
*** | • -40°С...+70°С - стандартное исполнение • -50°С...+70°С - исполнение с термочехлом • -60°С...+70°С - спец. исполнение |
Обозначение при заказе

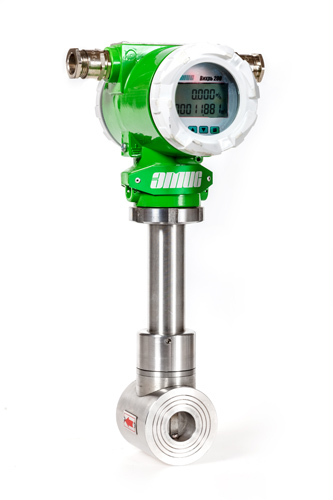

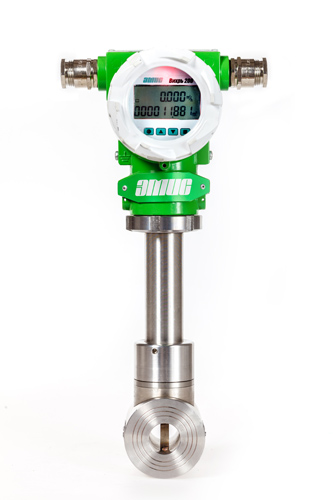

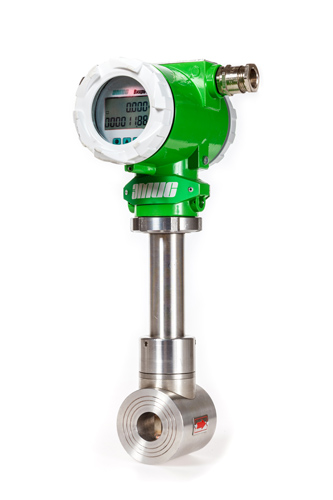

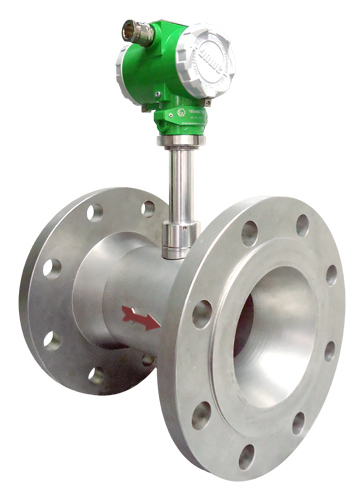

ЭМИС-ВИХРЬ 200 | ЕхВ | 050 | А | – | Ж | Н | ФР | Д | 2,5 | 250 | – | А | ГП | |||||||||||||
0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 |
Код | 0 | Наименование изделия | |
---|---|---|---|
ЭМИС-ВИХРЬ 200 | Полнопроходной преобразователь | ||
Код | 1 | Взрывозащита | |
– | без взрывозащиты | ||
ЕхВ | 1ExibIIB(T1-T5)Х | ||
ЕхС | 1ExibIIC(T1-T5)Х | ||
Вн | 1ExdIIC(T1-T5)Х | ||
Х | спец. заказ | ||
Код | 2 | Типоразмер преобразователя (ДУ трубопровода) | |
015* | 15 мм | 100 | |
025 | 25 мм | 125 | |
032 | 32 мм | 150 | |
040 | 40 мм | 200 | |
050 | 50 мм | 250 | |
065 | 65 мм | 300 | |
080 | 80 мм | ||
Код | 3 | Класс точности | |
А | класс точности А | ||
Б | класс точности Б | ||
Код | 4 | Диапазон расхода | |
– | стандартный | ||
Х | спец. заказ | ||
Код | 5 | Измеряемая среда | |
Ж | жидкость | ||
Г | газ / насыщенный пар / перегретый пар | ||
К | Кислород | ||
Код | 6 | Материал проточной части | |
Н | нержавеющая сталь | ||
Хс | хастеллой | ||
Х | спец. заказ | ||
Код | 7 | Соединение с трубопроводом | |
C | сэндвич (Ду15-100) | ||
Ф | фланцевое | ||
ФР | фланцевое со встроенными переходами на другой диаметр (Ду 25-100 мм) | ||
Х | спец. заказ | ||
Код | 8 | Размещение электронного преобразователя | |
– | совместное размещение датчика и электронного преобразователя | ||

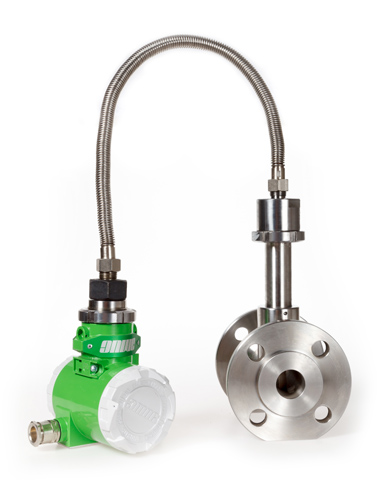

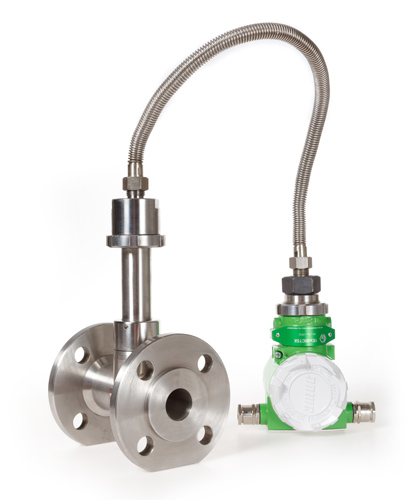

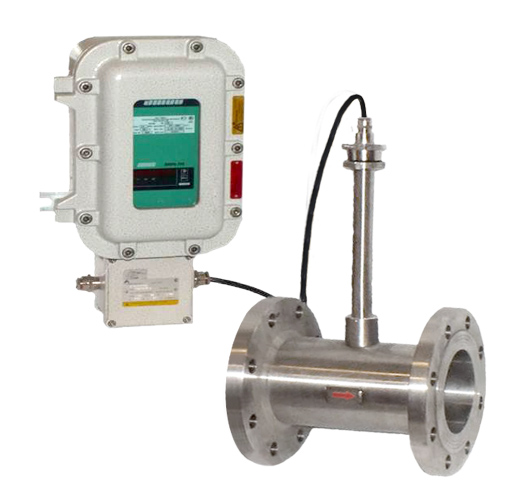

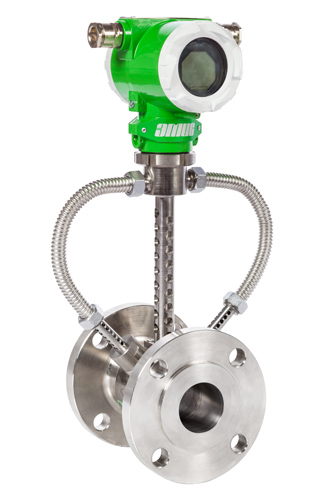

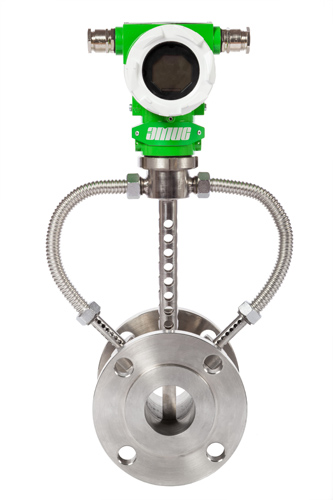

Д | дистанционное исполнение электронного преобразователя (длина кабеля 3 м) | ||
Дхх | укажите требуемую длину кабеля для дистанционного исполнения | ||
Код | 9 | Максимальное давление измеряемой среды | |
1,6 | до 1,6 МПа | ||
2,5 | до 2,5 МПа | ||
4,0 | до 4,0 МПа | ||
6,3 | до 6,3 МПа (только для ЭВ-200) | ||
20 | до 20 МПа (только для ЭВ-200 «сэндвич» Ду 50, 80 и 100 мм) | ||
25 | до 25 МПа (только для ЭВ-200 «сэндвич» Ду 50, 80 и 100 мм) | ||
Х | спец. заказ | ||
Код | 10 | Температура измеряемой среды | |
50 | от -200 до +50 ºС | ||
100 | от -40 до +100 ºС | ||
250 | от -40 до +100 ºС | ||
320 | от -40 до +320 ºС | ||
460 | от -40 до +460 ºС | ||
Х | спец. заказ | ||
Код | 11 | Индикатор | |
– | отсутствует | ||
СИ | счетчик-индикатор расхода с базовым набором функций | ||
Х | спец. заказ | ||
Код | 12 | Выходные сигналы | |
– | частотный, цифровой RS-485 | ||
А | дополнительный аналоговый токовый 4-20 мА выходной сигнал | ||
Х | спец. заказ | ||
Код | 13 | Калибровка, поверка | |
– | заводская калибровка по 5 точкам, тест на давление | ||
ГП | государственная поверка |
Примечание: «–» (прочерк) обозначает, что данное исполнение является стандартным; * - только на температуру измеряемой среды от -40 до +100 ºС.
