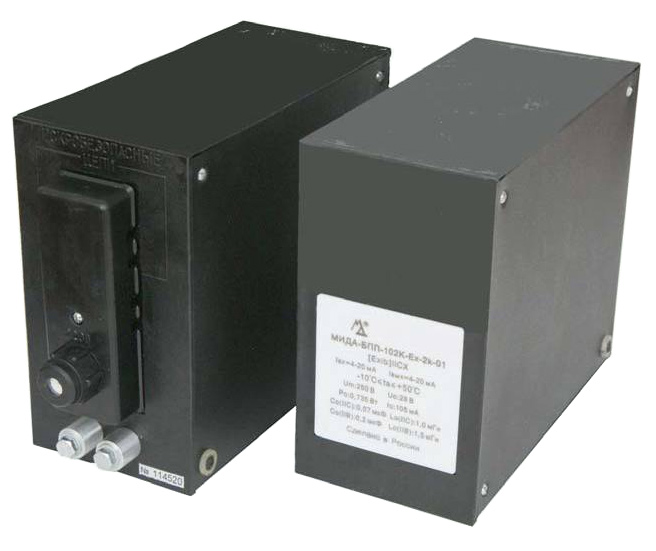

Блоки МИДА-БПП-102-Ех и МИДА-БПП-102К-Ех с входными искробезопасными электрическими цепями уровня «ib» имеют маркировку взрывозащиты [Exib]IIC X, соответсвуют требованиям ГОСТ Р 51330.0-99, ГОСТ Р 51330.10-99 и предназначены для установки за пределами взрывоопасных зон помещений и наружных установок.
Знак «Х» в маркировке взрывозащиты указывает на возможность применения блоков в комплекте с датчиками, перечисленными в таблице 1, имеющими взрывозащиту вида «искробезопасная электрическая цепь» и устанавливаемыми во взрывоопасных зонах помещений и наружных установок в соответствии с главой 7.3 ПУЭ и другими директивными документами, регламентирующими эксплуатацию электрооборудования во взрывоопасных зонах. Датчики, перечисленные в таблице 1, в комплекте с блоком МИДА-БПП-102-Ех и МИДА-БПП-102К-Ех имеют уровень взрывозащиты «взрывобезопасный».
Тип датчика |
Технические условия |
Измеряемая величина |
---|---|---|
МИДА-ДИ-12П-Ех |
ТУ 4345-043-18004487-2003 |
Давление |
МИДА-13П-Ех |
ТУ 4345-044-18004487-2003 |
Давление |
Сапфир-22-Ех |
ТУ 25-02.720441-85 |
Давление |
Сапфир-22М-Ех |
ТУ 25-2472.0049-89 |
Давление |
Метран-43-Ех |
ТУ 4212-001-12580824-93 |
Давление |
Метран-45-Ех |
ТУ 501К-А001-036-92 |
Давление |
Метран-200Т-Ех |
ТУ 4211-001-12580824-93 |
Температура |
Элита-ТВ-Ех |
ТУ 311-00225621.156094 |
Температура |
Блоки двухканальные или одноканальные, без гальванической развязки входных и Выходных цепей. Варианты исполнения блоков приведены в таблице:
Условное обозначение блока |
Количество каналов |
Предельные значения выходного сигнала, мА |
---|---|---|
МИДА-БПП-102-Ех-2к-01 |
2 |
4-20 |
МИДА-БПП-102-Ех-2к-02 |
2 |
0-5 |
МИДА-БПП-102-Ех-2к-03 |
2 |
0-20 |
МИДА-БПП-102-Ех-1к-01 |
1 |
4-20 |
МИДА-БПП-102-Ех-1к-02 |
1 |
0-5 |
МИДА-БПП-102-Ех-1к-03 |
1 |
0-20 |
МИДА-БПП-102К-Ех-2к-01 |
2 |
4-20 |
МИДА-БПП-102К-Ех-2к-02 2 |
2 |
0-5 |
МИДА-БПП-102К-Ех-2к-03 |
2 |
0-20 |
МИДА-БПП-102К-Ех-1к-01 |
1 |
4-20 |
МИДА-БПП-102К-Ех-1к-02 |
1 |
0-5 |
МИДА-БПП-102К-Ех-1к-03 |
1 |
0-20 |
Блоки защищены от перегрузок и коротких замыканий.
Блоки относятся к изделиям ГСП.
По степени защищенности от воздействия пыли и воды блоки имеют исполнение IP30 по ГОСТ 14254-96.
По устойчивости к климатическим воздействиям блоки соответствуют исполнению УХЛ** категории размещения 3.1 по ГОСТ 15150-69, но для работы при температуре от минус 10 до +50 °C.
