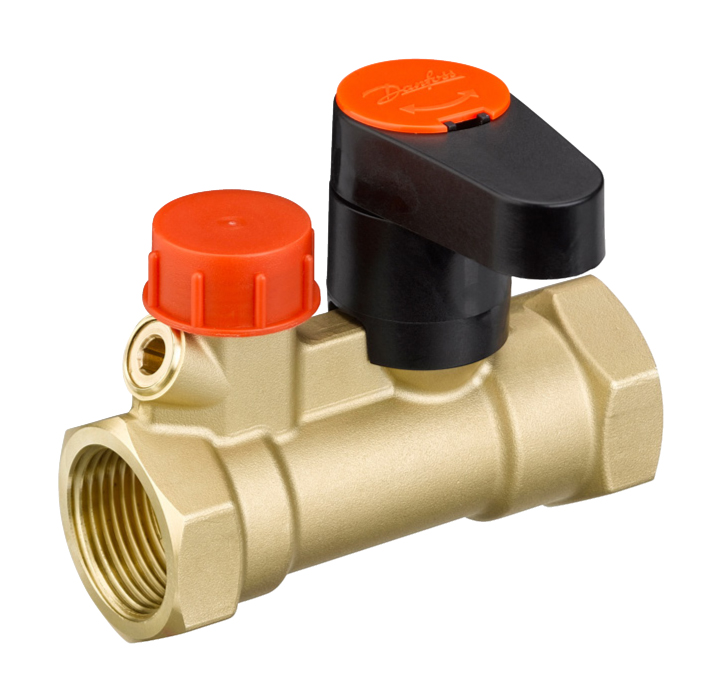

Запорный клапан Leno™ MSV-S имеет встроенный дренажный кран повышенной пропускной способности, а также ряд других особенностей:
- съемная рукоятка для удобства монтажа клапана;
- запорная рукоятка может поворачиваться как влево, так и вправо для быстрого перекрытия клапана;
- для открытия сливного крана используется 6-мм шестигранник, при этом стопорный винт, зафиксированный в корпусе, не потеряется;
- возможность замера давления;
- пластиковая крышка для защиты дренажного крана;
- конструкция предусматривает возможность использования теплоизоляции, сохраняя доступ к запорной рукоятке.
Leno™ MSV-S могут применяться в качестве запорных клапанов в системах тепло- и холодоснабжения и ГВС.
Клапаны выпускаются Ду = 15 - 50 мм, с внутренней резьбой, к тому же клапаны Ду = 15 и 20 мм могут поставляться с наружной резьбой.
Номенклатура
Клапан Leno™ MSV-S с внутренней резьбой
Материал |
Ду, мм |
Пропускная способность Kvs, м3/ч |
Слив воды Kvs, м3/ч |
Размер внутр. резьбы, дюймы |
Кодовый номер |
---|---|---|---|---|---|
Латунь стойкая к вымыванию цинка** |
15 |
3.0 |
0,3 |
Rp ½" |
003Z4011 |
20 |
6.0 |
0,3 |
Rp ¾" |
003Z4012 |
|
25 |
9.5 |
0,3 |
Rp 1" |
003Z4013 |
|
32 |
18 |
0,3 |
Rp 1¼" |
003Z4014 |
|
40 |
26 |
0,3 |
Rp 1½" |
003Z4015 |
|
50 |
40 |
0,3 |
Rp 2" |
003Z4016 |
Клапан Leno™ MSV-S с наружной резьбой
Материал |
Ду, мм |
Пропускная способность Kvs, м3/ч |
Слив воды Kvs, м3/ч |
Размер внутр. резьбы, дюймы |
Кодовый номер |
---|---|---|---|---|---|
Латунь стойкая к вымыванию цинка** |
15 |
3.0 |
0,3 |
G ¾» *** |
003Z4111 |
20 |
5.9 |
0,3 |
G 1» |
003Z4112 |
Комплект клапанов Leno™ MSV-BD/S
Материал |
Ду, мм |
Пропускная способность Kvs, м3/ч |
Слив воды Kvs, м3/ч |
Размер внутр. резьбы, дюймы |
Кодовый номер |
---|---|---|---|---|---|
DZR**brass |
15 |
3.0 |
0,3 |
Rp ½" |
003Z4051 |
20 |
6.0 |
0,3 |
Rp ¾" |
003Z4052 |
|
25 |
9.5 |
0,3 |
Rp 1" |
003Z4053 |
|
32 |
18 |
0,3 |
Rp 1¼" |
003Z4054 |
|
40 |
26 |
0,3 |
Rp 1½" |
003Z4055 |
|
50 |
40 |
0,3 |
Rp 2" |
003Z4056 |
Технические характеристики
Материалы и детали, контактирующие с водой
Корпус клапана |
DZR латунь |
---|---|
Уплотнительные кольца |
EPDM |
Шар |
Хромированная латунь |
Уплотнение шара |
PTFE |
Условное давление Pу, бар |
20 |
---|---|
Испытательное давление, бар |
30 |
Максимальная температура перемещаемой среды, °C |
120 °C |
Минимальная температура перемещаемой среды, °C |
-20°C |
Холодоноситель |
Этиленгликоль и HYCOOL |
** Коррозионно-стойкая латунь DZR *** согласно нормам DIN V 3838 («евроконус»)
