При повышении регулируемого перепада давлений клапан регулятора закрывается.

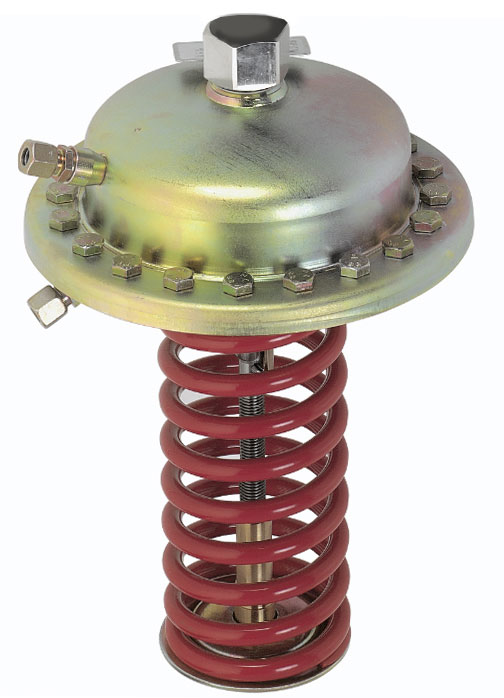

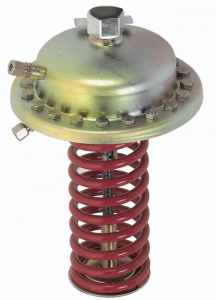

Регулятор состоит из регулирующего фланцевого клапана, регулрующего блока с диафрагмой и пружиной для настройки перепада давления.
Основные характеристики
- условный проход: Ду 15-250 мм
- пропускная способность: kVS 4,0-400 м3/ч
- условное давлениеРу 16, 25, 40
- Диапазон настройки:
- AFP: 0,05-0,35 бар / 0,1-0,7 бар / 0,15-1,5 бар
- AFP-9: 0,5-3 бар / 1-6 бар
- Температура рабочей среды:
- циркуляционная вода / водный раствор этиленгликоля до 30 %: 2 … 140 / 150 / 200 °C
- Присоединение к трубопроводу:
- фланцевое
Устанавливается на подающем или обратном трубопроводе.
|
Тип |
AFP9 |
AFP |
||
|---|---|---|---|---|
|
Площадь регулир. диафрагмы, см2 |
80 |
250 |
630 |
|
|
Диапазоны настройки давления для соотв. цветов пружины ΔPрег., бар |
красный |
1 – 6 |
0,15 – 1,50 |
— |
|
желтый |
0,5 – 3 |
0,1 – 0,7 |
0,05 – 0,35 |
|
|
Номаниальное давление PN, бар |
25 |
25 |
16 |
|
|
Кожух регулирующего блока |
Оцинкованная сталь с покрытием (мат. № 1.0338) |
|||
|
Гофрированная мембрана |
EPDM с волоконным армированием |
|||
|
Соединитель для импульсных трубок |
Для медной трубки Ø10 x 1 мм |
|||
|
Охладитель импульса давления |
Сталь с лаковым покрытием, емкость 1 л (V1), 3 л (V2). Устанавливается на импульсных трубках при температуре свыше 150 °C (140 °C, DN 150 – 250) |
|||
