Основные характеристики
- условное давление: Ру = 25 бар;
- характеристика регулирования: составная линейная;
- разгруженные по давлению;
- регулируемая среда: вода или 30% водный раствор гликоля;
- температура регулируемой среды: Т = 2–150 °С;

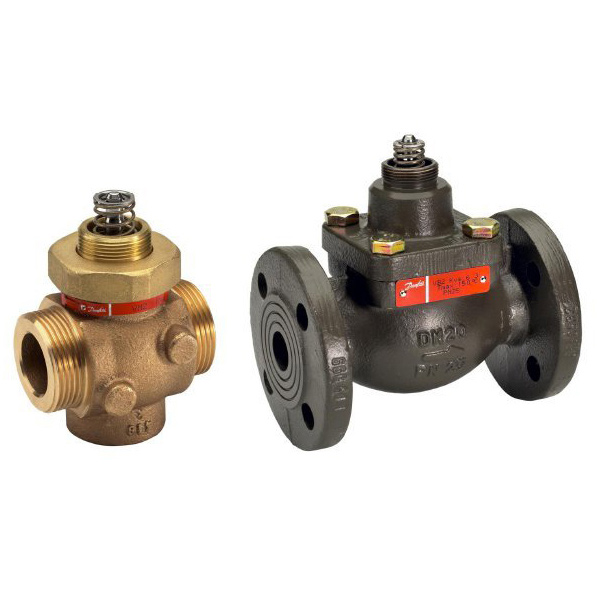

- присоединение к трубопроводу: резьбовое (VM2), фланцевое (VB2).
Номенклатура и коды для оформления заказа
Клапан VМ2
| Ду, мм | Размер наружной присоединительной резьбы по ISO 228/1, дюймы | Kvs, м3/ч | Ход штока, мм | Кодовый номер |
|---|---|---|---|---|
| 15 | G ¾ A | 0,25 | 5 | 065B2010 |
| 0,4 | 5 | 065B2011 | ||
| 0,63 | 5 | 065B2012 | ||
| 1,0 | 5 | 065B2013 | ||
| 1,6 | 5 | 065B2014 | ||
| 2,5 | 5 | 065B2015 | ||
| 20 | G 1 A | 4,0 | 5 | 065B2016 |
| 6,3 | 7 | 065B2027 | ||
| 25 | G 1 ¼ A | 6,3 | 5 | 065B2017 |
| 8,0 | 7 | 065B2028 | ||
| 32 | G 1 ½ A | 10,0 | 7 | 065B2018 |
| 40 | G 2 A | 16,0 | 10 | 065B2019 |
| 50 | G 2 ½ A | 25,0 | 10 | 065B2020 |
Номенклатура и коды для оформления заказа
Клапан VB2
| Ду, мм | Kvs, м3/ч | Ход штока, мм | Кодовый номер |
|---|---|---|---|
| 15 | 0,25 | 5 | 065B2050 |
| 0,4 | 5 | 065B2051 | |
| 0,63 | 5 | 065B2052 | |
| 1,0 | 5 | 065B2053 | |
| 1,6 | 5 | 065B2054 | |
| 2,5 | 5 | 065B2055 | |
| 4,0 | 5 | 065B2056 | |
| 20 | 6,3 | 5 | 065B2057 |
| 25 | 10,0 | 7 | 065B2058 |
| 32 | 16,0 | 10 | 065B2059 |
| 40 | 25,0 | 10 | 065B2060 |
| 50 | 40,0 | 10 | 065B2061 |
Технические характеристики
| Условное давление Ру, бар | 25 |
|---|---|
| Температура регулируемой среды Т, °C | 2–150 |
| Динамический диапазон регулирования | 50 : 1 |
| Коэффициент начала кавитации Z | ≥ 0,5 |
| Характеристика регулирования | Двойная линейная |
| Протечка через закрытый клапан, % от Kvs | 0,05 |
| Регулируемая среда | Вода, 30% водный раствор гликоля |
| Стандарт фланцев | ISO 7005-2 |
| Стандарт резьбы | ISO 228-1 |
