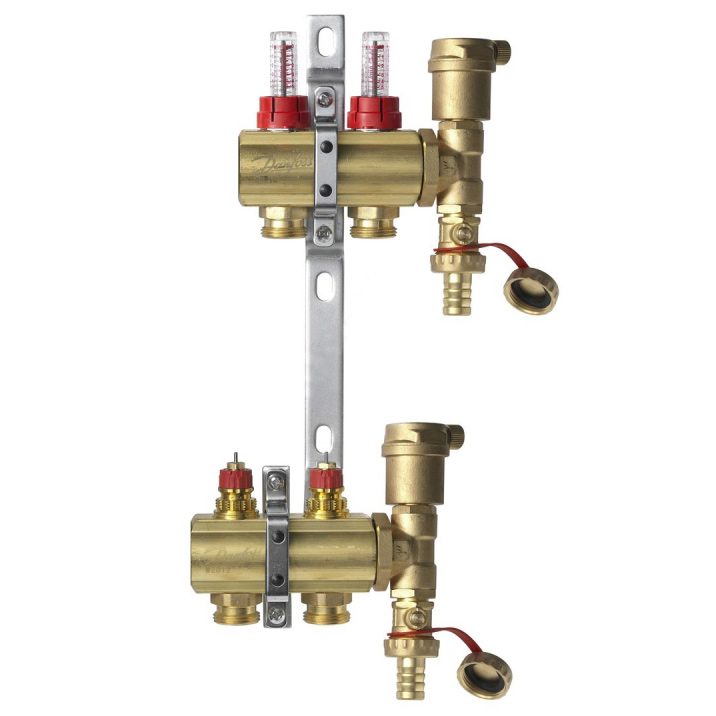

Распределительный коллектор состоит из подающей и обратной гребенок. Подающая гребенка имеет возможность отключения (перекрытия) каждого отдельного контура системы отопления, опционно оснащается расходомерами. Обратная гребенка оборудуется интегрированными терморегулирующими клапанами с предварительной настройкой пропускной способности. Терморегулирующие клапаны могут быть автоматизированы с помощью термоэлектрических приводов типа TWA; для ограничения расхода теплоносителя на каждый отвод используется предварительная настройка пропускной способности.
Распределительные коллекторы для теплого пола состоят из двух гребенок, каждая из которых имеет от 2 до 12 выходов. Коллекторы опционно оснащаются переходниками для соединения нескольких гребенок каскадом.
Коллекторы могут быть укомплектованы шаровыми кранами для отключения от системы отопления, а также опционно оснащаются автоматическими или ручными воздушными клапанами типов FHF-EM и FHF-EA, устанавливаемыми в конце коллектора.
Номенклатура распределительных коллекторов для систем теплого водяного пола тип FHF.
| Описание | Тип | Код |
|---|---|---|
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "2+2" | FHF-2 | 088U0502 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "3+3" | FHF-3 | 088U0503 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "4+4" | FHF-4 | 088U0504 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "5+5" | FHF-5 | 088U0505 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "6+6" | FHF-6 | 088U0506 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "7+7" | FHF-7 | 088U0507 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "8+8" | FHF-8 | 088U0508 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "9+9" | FHF-9 | 088U0509 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "10+10" | FHF-10 | 088U05010 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "11+11" | FHF-11 | 088U0511 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "12+12" | FHF-12 | 088U0512 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "2+2", с расходомером | FHF-2F | 088U0522 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "3+3", с расходомером | FHF-3F | 088U0523 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "4+4", с расходомером | FHF-4F | 088U0524 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "5+5", с расходомером | FHF-5F | 088U0525 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "6+6", с расходомером | FHF-6F | 088U0526 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "7+7", с расходомером | FHF-7F | 088U0527 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "8+8", с расходомером | FHF-8F | 088U0528 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "9+9", с расходомером | FHF-9F | 088U0529 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "10+10", с расходомером | FHF-10F | 088U0530 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "11+11", с расходомером | FHF-11F | 088U0531 |
| Распределительный коллектор системы водяного отопления или теплого водяного пола конфигурации "12+12", с расходомером | FHF-12F | 088U0532 |
Технические характеристики распределительных коллекторов для систем теплого водяного пола тип FHF:
- Максимальный перепад давления: 0,6 бар
- Максимальное рабочее давление:
- коллектор без расходомеров 10 бар
- коллектор с расходомерами 6 бар
- Максимальное тестовое давление:
- коллектор без расходомеров 10 бар
- коллектор с расходомерами 6 бар
- Максимальная температура потока: +90°С
- Материал коллектора и аксессуаров: Латунь, CuZn39Pb3
