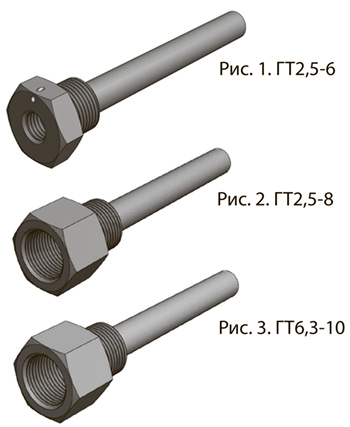

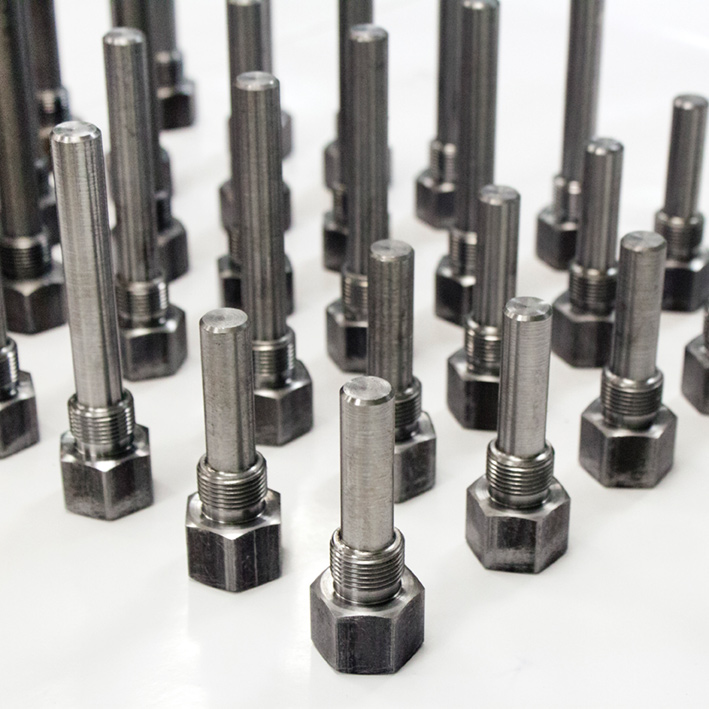

Защитные гильзы термометрические (ГТ)

Защитные гильзы термометрические (ГТ) предназначены для установки термопреобразователей. Они обеспечивают защиту датчиков от механического, химического и коррозионного воздействия измеряемой среды.

Позволяют производить монтаж и замену датчиков температуры без нарушения герметизации системы. По размерам гильзы соответствуют ГОСТу 28537-90. Габаритные размеры гильз соответствуют ТУ 4211-002-31050776-2005.

Быстрый заказ Задать вопрос

Указания по эксплуатации

Нельзя использовать гильзы в трубопроводах жидкостей или газов, агрессивных по отношению к материалу исполнения. Гильзы должны устанавливаться на трубопроводе в бобышки БТП1 или БТП2 (ТУ 4218-001-31050776-2004) совместно с прокладкой уплотнительной по ГОСТу 23358-87.

Рекомендуемый момент сил при закручивании гильзы в бобышку составляет 10 Нм. Гильзы расчитаны на применение совместно с преобразователями температуры, выпускаемыми АО «ТЭМ», ЗАО «Термико», но могут использоваться и с другими термопреобразователями, имеющими аналогичные установочные размеры.

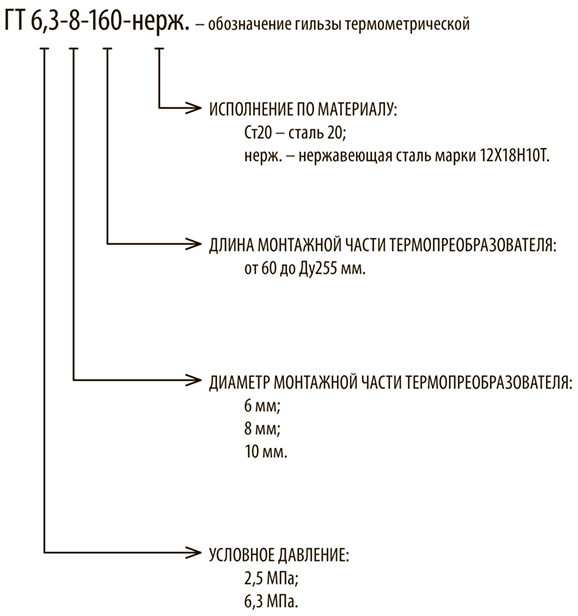

Расшифровка наименования

Габаритные размеры гильз (ГТ)

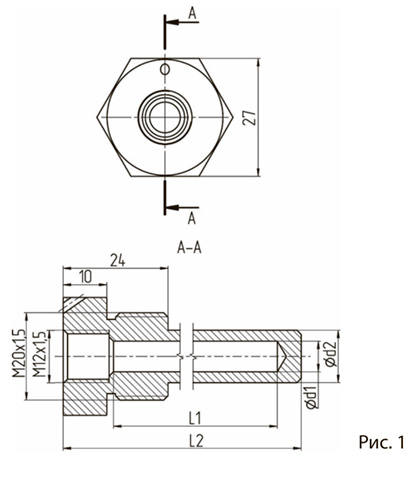

Таблица 4. Габаритные размеры гильз ГТ6,3-6 (ГТ2,5-6) (рис. 1)

Длина монтажной части L, мм

L2, мм

L1, мм

D1, мм

D2, мм

Масса, кг

Предельная скорость потока, м/с

Пар

Вода

60

78

63

7

12

0,096

40

4

70

88

72

7

12

0,11

40

4

80

100

84

8

13

0,12

40

4

98

115

100

8

13

0,13

40

4

100

120

102

8

13

0,13

40

4

120

140

122

8

13

0,14

40

4

130

148

132

8

13

0,15

40

4

133

153

136

8

13

0,15

40

4

140

160

143

8

13

0,155

40

4

160

179

163

8

13

0,17

25

2,5

200

220

204

8

13

0,19

25

2,5

223

245

229

8

13

0,17

25

2,5

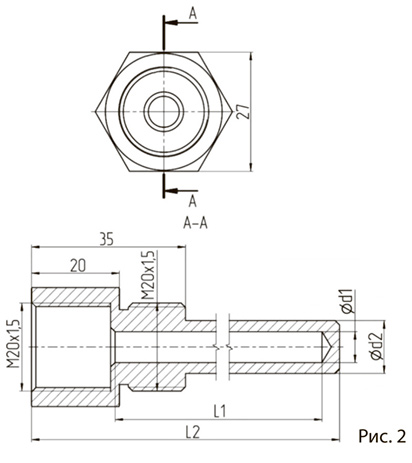

Таблица 5. Габаритные размеры гильз ГТ6,3-8 (ГТ2,5-8) (рис. 2)

Длина монтажной части L, мм

L2, мм

L1, мм

D1, мм

D2, мм

Масса, кг

Предельная скорость потока, м/с

Пар

Вода

60

81

60

9

14

0,12

40

4

80

100

80

9

14

0,13

40

4

100

121

104

9

14

0,15

40

4

120

140

122

9

14

0,17

40

4

160

180

164

9

14

0,19

25

2,5

200

220

204

10,8

15

0,2

25

2,5

250

270

255

10,8

15

0,24

25

2,5

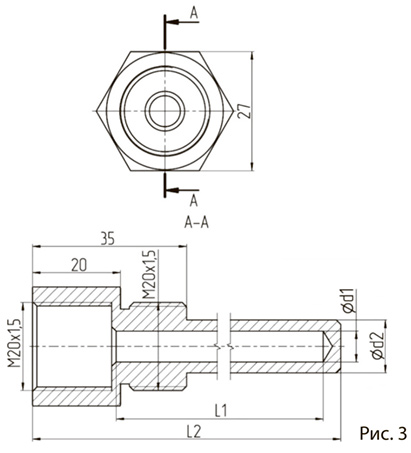

Таблица 6. Габаритные размеры гильз ГТ6,3-10 (рис. 3)

Длина монтажной части L, мм

L2, мм

L1, мм

D1, мм

D2, мм

Масса, кг

Предельная скорость потока, м/с

Пар

Вода

60

81

60

11

16

0,13

40

4

80

100

80

11

16

0,14

40

4

100

121

104

11

16

0,16

40

4

120

140

122

11

16

0,18

40

4

160

180

164

11

16

0,2

25

2,5

200

220

204

11,8

18

0,3

25

2,5

250

270

255

11,8

18

0,34

25

2,5

Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд ТЭМ
