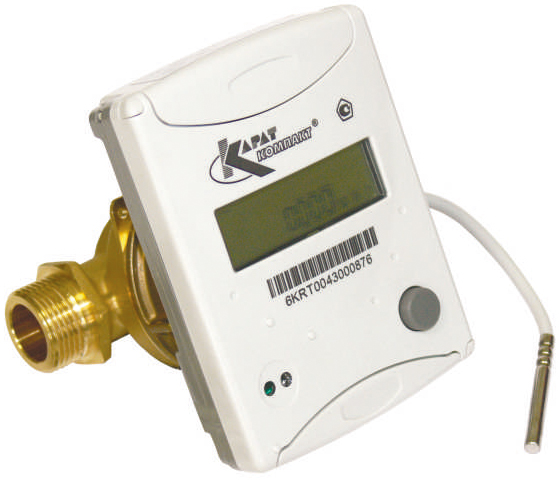

Квартирный теплосчетчик Карат-компакт

Теплосчётчики КАРАТ-Компакт предназначены для измерения тепловой энергии и объёма и температуры теплоносителя в закрытых водяных системах теплопотребления и узлах учёта тепловой энергии на объектах жилищно-коммунального хозяйства и промышленности.
Задать вопрос
  • Описание
  • Модификации и цены

Принцип действия теплосчетчиков основан на измерении объема и температуры теплоносителя в подающем и обратном трубопроводах систем теплоснабжения и определении тепловой энергии по измеренным значениям.

Теплосчетчики состоят из преобразователя расхода, вычислителя и комплекта измерительных преобразователей температуры.

Теплосчетчики КАРАТ-Компакт различаются:

  • по способу измерения объема теплоносителя:
    • 201 – с коаксиальным преобразователем расхода;
    • 101 – с ультразвуковым преобразователем расхода.
  • по способу крепления вычислителя на преобразователе расхода:
    • МБ – моноблок;
    • СП – со съемным вычислителем.
  • по наличию или отсутствию импульсных входов и выходов:
    • от 0 до 3 входов
    • от 0 до 3 выходов.

Теплосчетчики КАРАТ-Компакт измеряют и отображают на ЖК-экране:

  • тепловую энергию МВт.ч (Гкал)
  • объем теплоносителя, м3
  • температуру теплоносителя в подающем и обратном трубопроводах, °C
  • разность температуры теплоносителя в подающем и обратном трубопроводах, °C
  • объем воды, измеренный счетчиками воды, подключенными к импульсным выходам, м3

Теплосчетчики отображают на ЖК-экране:

  • мгновенный расход теплоносителя, м3
  • мгновенную тепловую мощность, кВт (ккал/ч)

Теплосчетчики КАРАТ-Компакт регистрируют, накапливают и сохраняют данные о потребленной тепловой энергии (суммарные с нарастающим итогом) в архивах в энергонезависимой памяти:

  • годовом (на начало года) - не менее 12 лет;
  • месячном – не менее 144 месяцев
  • суточном – не менее 24 суток
  • часовом – не менее 24 часов.

Конструкция теплосчетчиков обеспечивает:

  • считывание информации через оптический интерфейс с помощью оптосчитывающей головки и с ЖК-экрана
  • дистанционную передачу информации при наличии коммуникационного канала M-bus, интерфейсов М-Bus, wM-Bus, RS485, радиомодуля.

Степень защиты оболочки от попадания пыли и воды по ГОСТ 14254-96 – IP54

Основные метрологические и технические характеристики теплосчетчиков КАРАТ-Компакт

Характеристика

Величина

Параметры измеряемой среды

Диапазон измерения температуры, °С

 0 - 105

Диапазон измерения разности температур, °С

3-80

Максимальное рабочее давление, МПа

1,6

Диаметр условного прохода, мм

15

15

20

Максимальный расход qmax, м3

1,2

3,0

5,0

Номинальный расход qn, м3

0,6

1,5

2,5

Переходный расход qt, м3

0,06

0,15

0,25

Минимальный расход qmin, м3

0,024

0,06

0,1

Напряжение питания встроенного элемента, В

3,6

Срок службы элемента питания, лет, не менее

6

Габаритные размеры (длина х ширина х высота), мм, не более

120х90х115

130х90х120

Длина проточной части с переходниками, мм, не более

190

230

КодНаименованиеЦена (без учета НДС)
000033420КАРАТ-Компакт-201 Ду20 (2,5 м3/ч, ПТ) МБ теплосчетчик7797В корзинуБыстрый заказ
000030318КАРАТ-Компакт-201 Ду15 (1,5 м3/ч, ПТ) СП теплосчетчик7882В корзинуБыстрый заказ
000034441КАРАТ-Компакт-201 Ду15 (0,6 м3/ч, ОТ) СП теплосчетчик7882В корзинуБыстрый заказ
000040181КАРАТ-Компакт-201 Ду15 (0,6 м3/ч, ПТ) СП теплосчетчик7882В корзинуБыстрый заказ
000031021КАРАТ-Компакт-201 Ду15 (0,6 м3/ч, ОТ) МБ теплосчетчик7543В корзинуБыстрый заказ
000042823КАРАТ-Компакт-201 Ду20 (2,5 м3/ч, ОТ) МБ теплосчетчик7797В корзинуБыстрый заказ
000041150КАРАТ-Компакт-201 Ду20 (2,5 м3/ч, ОТ) СП теплосчетчик8136В корзинуБыстрый заказ
000030315КАРАТ-Компакт-201 Ду15 (1,5 м3/ч, ПТ) МБ теплосчетчик7543В корзинуБыстрый заказ
000029415КАРАТ-Компакт-201 Ду15 (1,5 м3/ч, ОТ) МБ теплосчетчик7543В корзинуБыстрый заказ
000030557КАРАТ-Компакт-201 Ду20 (2,5 м3/ч, ПТ) СП теплосчетчик8136В корзинуБыстрый заказ
000038860КАРАТ-Компакт-201 Ду15 (0,6 м3/ч, ПТ) МБ теплосчетчик7543В корзинуБыстрый заказ
Цены на другие модификации см. в прайс-листе или уточняйте у менеджеров.
Заказать товар
Оформите заявку на сайте, мы свяжемся с вами в ближайшее время и ответим на все интересующие вопросы.

Характеристики

Бренд КАРАТ

Документы

Методика поверки Размер: 628.7 Кб
Свидетельство Размер: 761.7 Кб
Описание типа Размер: 3.1 Мб

Вы можете купить квартирный теплосчетчик Карат-компакт по отличной цене с доставкой по России и странам СНГ. По Санкт-Петербургу и Ленинградской области возможна доставка нашим транспортом.

Также вы можете воспользоваться самовывозом со склада в Санкт-Петербурге, Воронеже, Краснодаре, Красноярске, Новосибирске, Пятигорске, Ростове-на-Дону, Самаре, Челябинске и Симферополе.
