Теплосчетчики являются измерительными системами вида ИС-1 по ГОСТ Р 8.596-2002 с выделенными измерительными каналами (далее - ИК). В составе теплосчетчиков реализованы простые (объемного расхода (объема), температуры, избыточного давления теплоносителя) и сложные (массы теплоносителя, разности температуры теплоносителя, тепловой энергии) ИК.

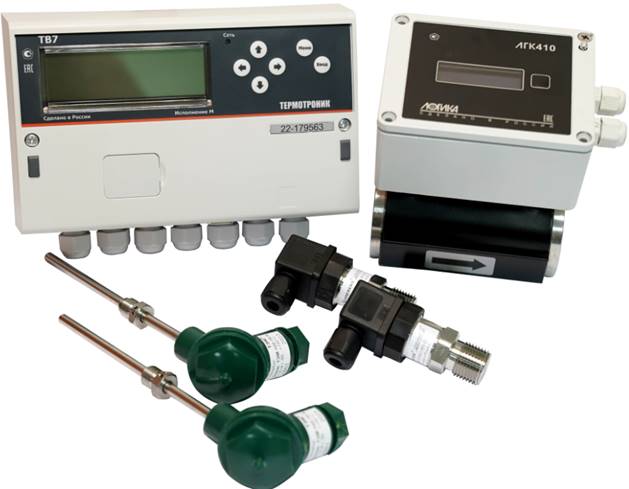

В составе теплосчетчиков используются в любом сочетании расходомеры и счетчики, преобразователи давления и температуры, типы которых приведены в таблицах 2 – 5. В качестве комплексного компонента теплосчетчиков используется тепловычислитель ТВ7 (регистрационный № 67815-17). Максимальное количество входящих в состав преобразователей зависит от модели тепловычислителя и приведено в таблице 1.
Таблица 1. Максимальное количество подключаемых преобразователей
| Код | Модель тепловычислителя | 1 тепловой ввод | 2 тепловой ввод | 3 тепловой ввод | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| ВС | ТС | ПД | ВС | ТС | ПД | ВС | ТС | ПД | ||
| 1 | ТВ7-01/-01М | 3 | 2/3 | - | 1 | - | - | - | - | - |
| 2 | ТВ7-04.1/-04.1М | 3 | 2/3 | 3 | 1 | - | - | - | - | - |
| 3 | ТВ7-03/-03М | 3 | 3 | - | 3 | 3 | - | - | - | - |
| 4 | ТВ7-04/-04М | 3 | 3 | 3 | 3 | 3 | 2/3 | - | - | - |
| 5 | ТВ7-05М | 3 | 3 | 3 | 2 | 2 | 2 | 2 | 2 | - |
Условные обозначения:
|
||||||||||
Для измерения температуры должны применяться преобразователи (термометры сопротивления, термопреобразователи сопротивления) с номинальной статической характеристикой 100П, Pt100, Pt500 или 500П по ГОСТ 6651-2009.
Для измерения температуры теплоносителя в подающем и обратном трубопроводах должны применяться комплекты (согласованные пары) термопреобразователей сопротивления.
Абсолютная погрешность каждого преобразователя не должна превышать ±(0,15+0,002·|t|) °С.
Преобразователи избыточного давления должны быть с выходным сигналом 4–20 мА.
Теплосчетчики различаются количеством, составом и уровнем точности измерительных каналов. Конкретный состав теплосчетчика и значения метрологических характеристик приводятся в паспорте на теплосчетчик.
Структура обозначения теплосчетчиков СОЮЗ-22 следующая:
Обозначение при заказе:
Теплосчетчик СОЮЗ-22-1-2 3 4 5
Где:
1. Код модели тепловычислителя ТВ7
2. Код преобразователя расхода
3. Код преобразователя температуры
4. Код преобразователя давления
5. Класс точности (1 или 2)
Коды составных частей согласно таблицам 1 - 4
