В зависимости от конструкции, износоустойчивости, способа установки, условного давления Ру и условного прохода трубопровода Dу диафрагмы подразделяются на:
1. ДКС по ГОСТ 8.586-2005 - диафрагма камерная стандартная, устанавливаемая во фланцах трубопровода.
2. ДБС по ГОСТ 8.586-2005 - диафрагма бескамерная стандартная, устанавливаемая во фланцах трубопровода.
3. ДФК (разработана по типу ДКС для Dу < 50) – диафрагма фланцевая, камерная, имеет оригинальную конструкцию, которая позволяет сочетать камерный способ отбора давления и фланцевое соединение.
4. ДВС – диафрагма с угловым способом отбора перепада давления на высокое давление (устанавливается непосредственно во фланцах, снабженных кольцевыми камерами).
5. ДФС – диафрагма с фланцевым способом отбора перепада давления.
6. Специальные диафрагмы по РД 50-411:
Специальные исполнения диафрагм ДКС, ДБС, ДФК в зависимости от Dу приведены в табл.1.Таблица 1.
Специальное исполнение |
Dу |
||||
---|---|---|---|---|---|
20...40 |
50...100 |
30...40 |
50...500 |
300...1000 |
|
С коническим входом |
ДФК |
ДКС |
- |
- |
- |
Износоустойчивые (стандартные со снятой фаской по входной кромке) |
- |
- |
ДФК |
ДКС |
ДБС |

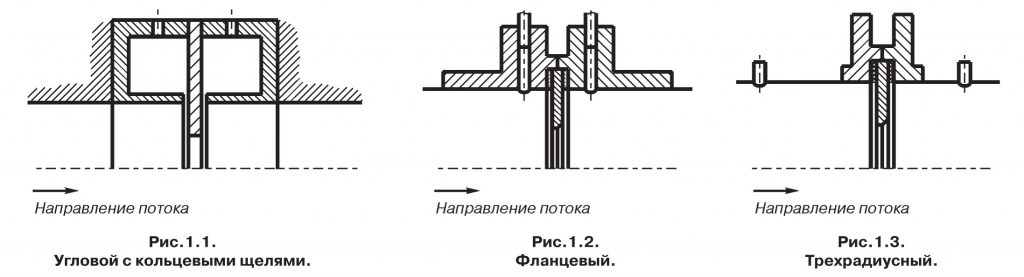

СПОСОБЫ ОТБОРА ДАВЛЕНИЯ
Таблица 2.
Тип диафрагмы | Способ отбора давления | ||
---|---|---|---|
Угловой с кольцевыми щелями | Фланцевый | Трехрадиусный | |
ДКС | + | - | - |
ДБС | + | + | + |
ДФК | + | - | - |
Достоинства способа | Удобство применения - не нужно сверлить стенку трубопровода | Диаметры отверстий для отбора давления существенно больше по сравнению с угловым способом, поэтому влияние шероховатости и вероятность засорения гораздо ниже | |
Недостатки способа | Очень малые диаметры отверстий для отбора давления, поэтому велика вероятность засорения и велико влияние шероховатости | - | Необходимость дополнительного сверления 2-х отверстий в стенке трубопровода |
Конструктивные исполнения ДИАФРАГМЫ ДКС

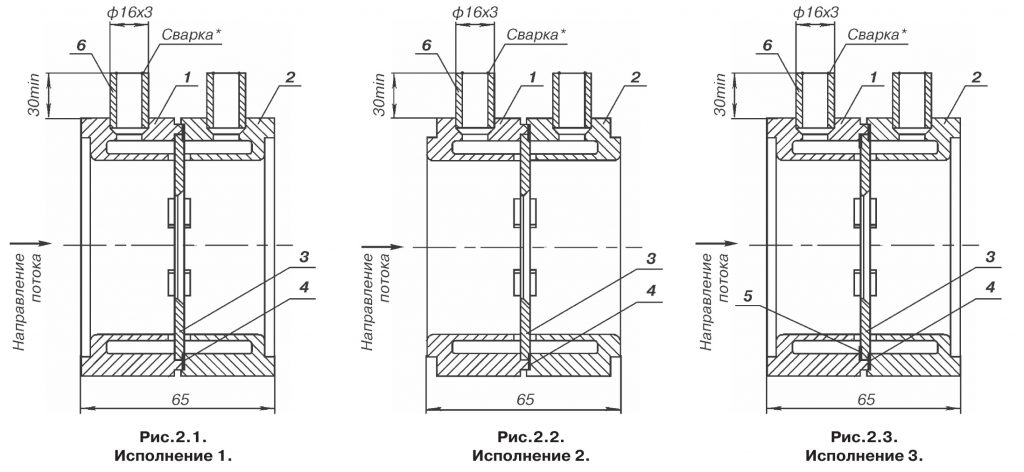

Конструктивные исполнения ДКС - см.рис.2.1, 2.2, 2.3 по МИ 2638-2001. Отбор давления среды в корпуса кольцевых камер ДКС выполняется через кольцевую щель. Номенклатура ДКС приведена в табл.3, 4.
* По спецзаказу возможно резьбовое исполнение.
1 - корпус плюсовой кольцевой камеры;
2 - корпус минусовой кольцевой камеры;
3 - диафрагма;
4, 5 - уплотнительные прокладки;
6 - патрубок (под сварку) 16х3.
Номенклатура ДКС
Обозначение диафрагм типа ДКС
Таблица 3.
Условный проход Dу |
Обозначение диафрагмы при условном давлении Ру, МПа |
|
---|---|---|
до 0,6 |
Свыше 0,6 до 10 |
|
50 |
ДКС 0,6 - 50 |
ДКС 10 - 50 |
65 |
ДКС 0,6 - 65 |
ДКС 10 - 65 |
80 |
ДКС 0,6 - 80 |
ДКС 10 - 80 |
100 |
ДКС 0,6 - 100 |
ДКС 10 - 100 |
125 |
ДКС 0,6 - 125 |
ДКС 10 - 125 |
150 |
ДКС 0,6 - 150 |
ДКС 10 - 150 |
175 |
ДКС 0,6 - 175 |
ДКС 10 - 175 |
200 |
ДКС 0,6 - 200 |
ДКС 10 - 200 |
225 |
ДКС 0,6 - 225 |
ДКС 10 - 225 |
250 |
ДКС 0,6 - 250 |
ДКС 10 - 250 |
300 |
ДКС 0,6 - 300 |
ДКС 10 - 300 |
350 |
ДКС 0,6 - 350 |
ДКС 10 - 350 |
400 |
ДКС 0,6 - 400 |
ДКС 10 - 400 |
450 |
ДКС 0,6 - 450 |
ДКС 10 - 450 |
500 |
ДКС 0,6 - 500 |
ДКС 10 - 500 |
Таблица 4.
Условный проход, Dу |
Длина цилиндрической части отверстия, мм |
Диаметр трубопровода, мм |
||
---|---|---|---|---|
Наружный Dн, мм |
Наружный Dн, мм |
|||
До 2,5 МПа |
Свыше 2,5 до 10 МПа |
|||
50 |
от 0,265 до 1 |
57 |
от 50 до 53 |
от 50 до 54 |
65 |
от 0,36 до 1,06 |
76 |
свыше 53 до 73 |
свыше 54 до 73 |
80 |
от 0,43 до 1,44 |
89 |
свыше 73 до 86 |
свыше 73 до 84 |
100 |
от 0,52 до 1,7 |
108 |
свыше 86 до 105 |
свыше 84 до 103 |
125 |
от 0,65 до 2,08 |
133 |
свыше 105 до 130 |
свыше 103 до 127 |
150 |
от 0,77 до 2,58 |
159 |
свыше 130 до 155 |
свыше 127 до 152 |
(175) |
от 0,94 до 3,08 |
194 |
свыше 155 до 189 |
свыше 152 до 185 |
200 |
от 1,06 до 3,76 |
219 |
свыше 189 до 213 |
свыше 185 до 210 |
(225) |
от 1,19 до 4,24 |
245 |
свыше 213 до 237 |
свыше 210 до 233 |
250 |
от 1,33 до 4,74 |
273 |
свыше 237 до 266 |
свыше 233 до 261 |
300 |
от 1,59 до 5,3 |
325 |
свыше 266 до 317 |
свыше 261 до 310 |
350 |
от 1,85 до 6,34 |
377 |
свыше 317 до 369 |
свыше 310 до 360 |
400 |
от 2,09 до 7,38 |
426 |
свыше 369 до 418 |
свыше 360 до 407 |
(450) |
от 2,35 до 8,36 |
480 |
свыше 418 до 470 |
свыше 407 до 461 |
500 |
от 2,6 до 9,4 |
530 |
Свыше 470 до 520 |
свыше 461 до 510 |

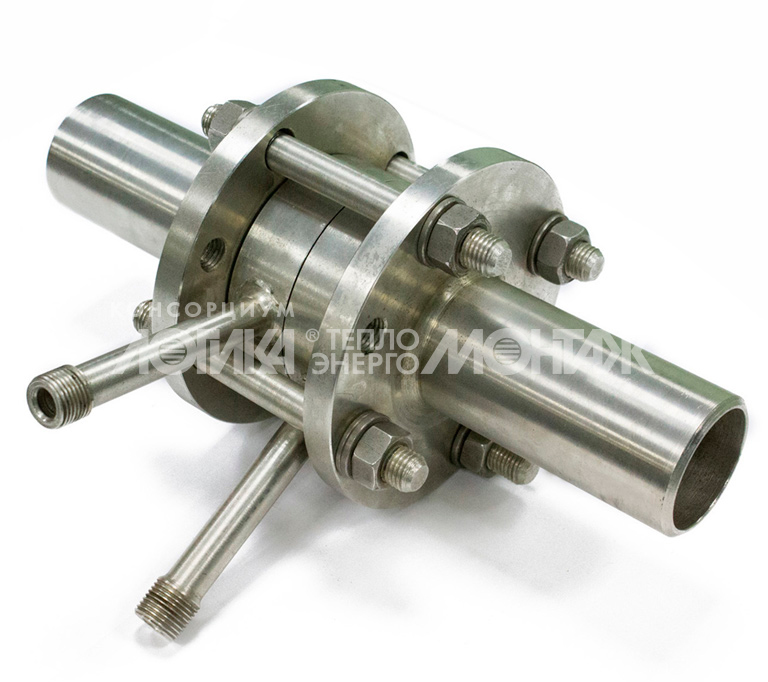

ФЛАНЦЫ И СОЕДИНЕНИЯ ФЛАНЦЕВЫЕ ДЛЯ ДКС

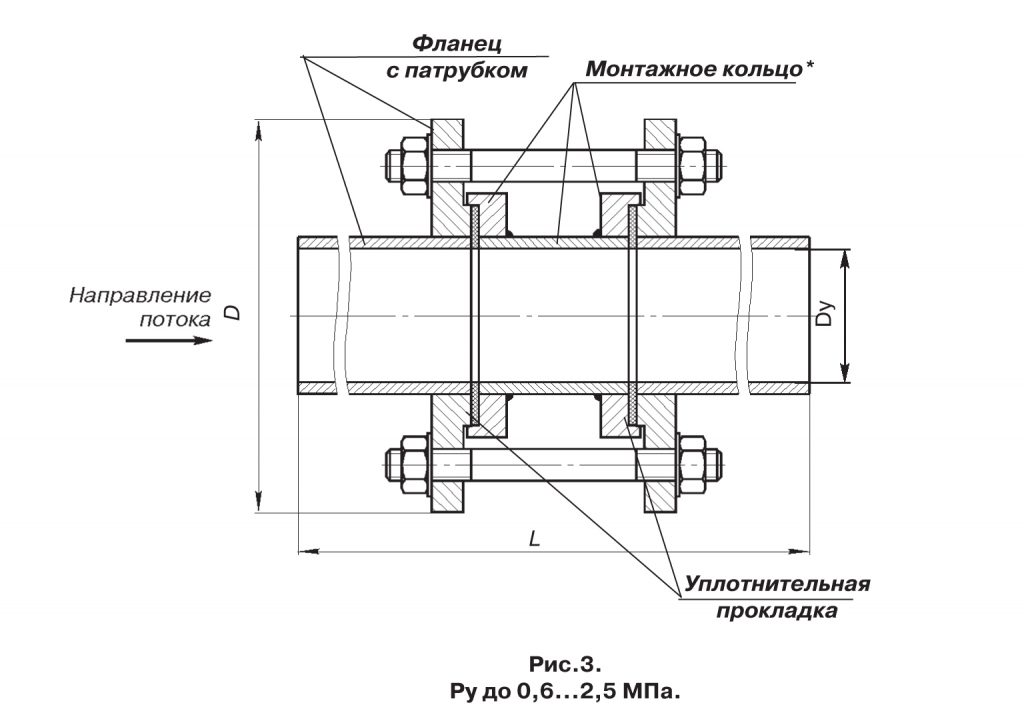

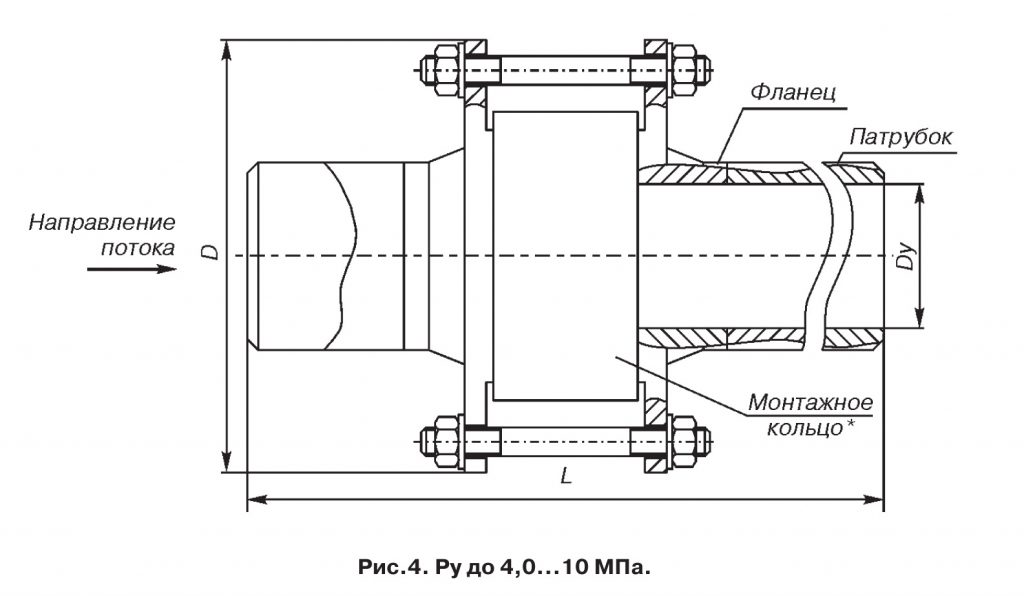

Комплект фланцев или фланцевое соединение (комплект фланцев с калиброванными патрубками 2Dу до и 2Dу после) изготавливаются для ДКС исполнения 1 или 3 (см.рис.2.1 и 2.3 соответственно).
Pу, МПа |
Dу |
D, мм |
L*, мм |
Масса без ДКС, кг |
Pу, МПа |
Dу |
D, мм |
L*, мм |
Масса без ДКС, кг |
---|---|---|---|---|---|---|---|---|---|
до 0,6 |
50 |
160 |
280 |
4,8 |
1,6 |
50 |
160 |
280 |
6,6 |
65 |
180 |
360 |
6,0 |
65 |
180 |
360 |
8,5 |
||
80 |
195 |
420 |
8,9 |
80 |
195 |
420 |
11,2 |
||
100 |
205 |
480 |
11,2 |
100 |
215 |
480 |
15,8 |
||
125 |
235 |
580 |
16,7 |
125 |
245 |
580 |
23,2 |
||
150 |
260 |
680 |
21,7 |
150 |
280 |
680 |
29,6 |
||
200 |
315 |
920 |
41,8 |
200 |
335 |
920 |
52,8 |
||
250 |
370 |
1160 |
70,5 |
250 |
405 |
1160 |
86,5 |
||
300 |
435 |
1360 |
109,3 |
300 |
460 |
1358 |
128,6 |
||
350 |
485 |
1540 |
154,2 |
350 |
520 |
1538 |
185,6 |
||
400 |
535 |
1760 |
198,6 |
400 |
580 |
1758 |
235,3 |
||
500 |
640 |
2160 |
266,7 |
500 |
710 |
2158 |
334,3 |
||
1,0 |
50 |
160 |
280 |
6,6 |
2,5 |
50 |
160 |
280 |
8,5 |
65 |
180 |
360 |
8,5 |
65 |
180 |
360 |
11,1 |
||
80 |
195 |
420 |
11,2 |
80 |
195 |
420 |
13,5 |
||
100 |
215 |
480 |
15,8 |
100 |
230 |
480 |
20,4 |
||
125 |
245 |
580 |
23,2 |
125 |
270 |
580 |
29,7 |
||
150 |
280 |
680 |
29,6 |
150 |
300 |
680 |
37,6 |
||
200 |
335 |
920 |
52,8 |
200 |
360 |
920 |
63,9 |
||
250 |
390 |
1160 |
86,5 |
250 |
425 |
1160 |
102,6 |
||
300 |
440 |
1358 |
128,6 |
300 |
485 |
1360 |
148,0 |
||
350 |
500 |
1538 |
185,6 |
350 |
550 |
1540 |
217,0 |
||
400 |
565 |
1758 |
235,3 |
400 |
610 |
1760 |
272,0 |
||
500 |
670 |
2158 |
334,3 |
500 |
730 |
2160 |
402,0 |
Таблица 5.2
Ру, МПа |
Dу |
D, мм |
L, мм |
Масса без ДКС, кг |
Ру, МПа |
Dу |
D, мм |
L, мм |
Масса без ДКС, кг |
Ру, МПа |
Dу |
D, мм |
L, мм |
Масса без ДКС, кг |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
4,0 |
50 |
160 |
340 |
6,5 |
6,3 |
50 |
175 |
385 |
8,0 |
10 |
50 |
195 |
390 |
12,5 |
65 |
180 |
430 |
8,0 |
65 |
200 |
475 |
13,0 |
65 |
220 |
490 |
17,5 |
|||
80 |
195 |
450 |
10,0 |
80 |
210 |
490 |
15,0 |
80 |
230 |
520 |
20,4 |
|||
100 |
230 |
575 |
14,6 |
100 |
250 |
599 |
22,0 |
100 |
230 |
640 |
30,0 |
|||
125 |
270 |
675 |
21,0 |
125 |
295 |
735 |
34,5 |
125 |
310 |
770 |
47,2 |
|||
150 |
300 |
780 |
27,3 |
150 |
340 |
855 |
51,5 |
150 |
350 |
890 |
66,4 |
|||
175 |
350 |
815 |
43,3 |
175 |
370 |
870 |
61,0 |
175 |
380 |
1000 |
78,8 |
|||
200 |
375 |
1045 |
48,0 |
200 |
405 |
1090 |
77,7 |
200 |
430 |
1150 |
109,2 |
|||
225 |
415 |
1065 |
62,8 |
225 |
430 |
1100 |
90,7 |
225 |
470 |
1190 |
143,0 |
|||
250 |
445 |
1310 |
75,2 |
250 |
470 |
1340 |
108,2 |
250 |
500 |
1430 |
171,0 |
|||
300 |
510 |
1540 |
102,0 |
300 |
530 |
1550 |
150,0 |
300 |
585 |
1675 |
256,4 |
|||
350 |
570 |
1710 |
140,0 |
350 |
595 |
1760 |
212,8 |
350 |
655 |
1870 |
342,4 |
|||
400 |
655 |
1975 |
211,8 |
400 |
670 |
2010 |
302,8 |
400 |
715 |
2100 |
433,5 |
Конструктивные исполнения ДИАФРАГМЫ ДБС

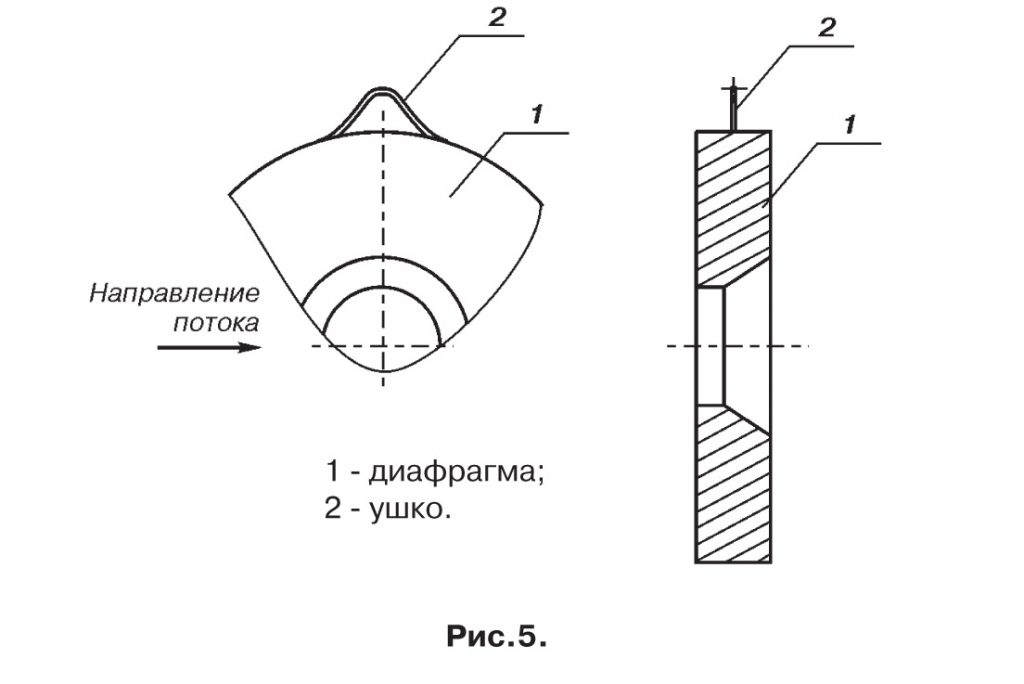

Конструктивные исполнения ДБС - см. рис.5.
Конструктивные исполнения ДИАФРАГМЫ ДФК
1 - корпус плюсовой кольцевой камеры;
2 - корпус минусовой кольцевой камеры;
3 - диафрагма;
4 - уплотнительная прокладка;
5 - патрубок.

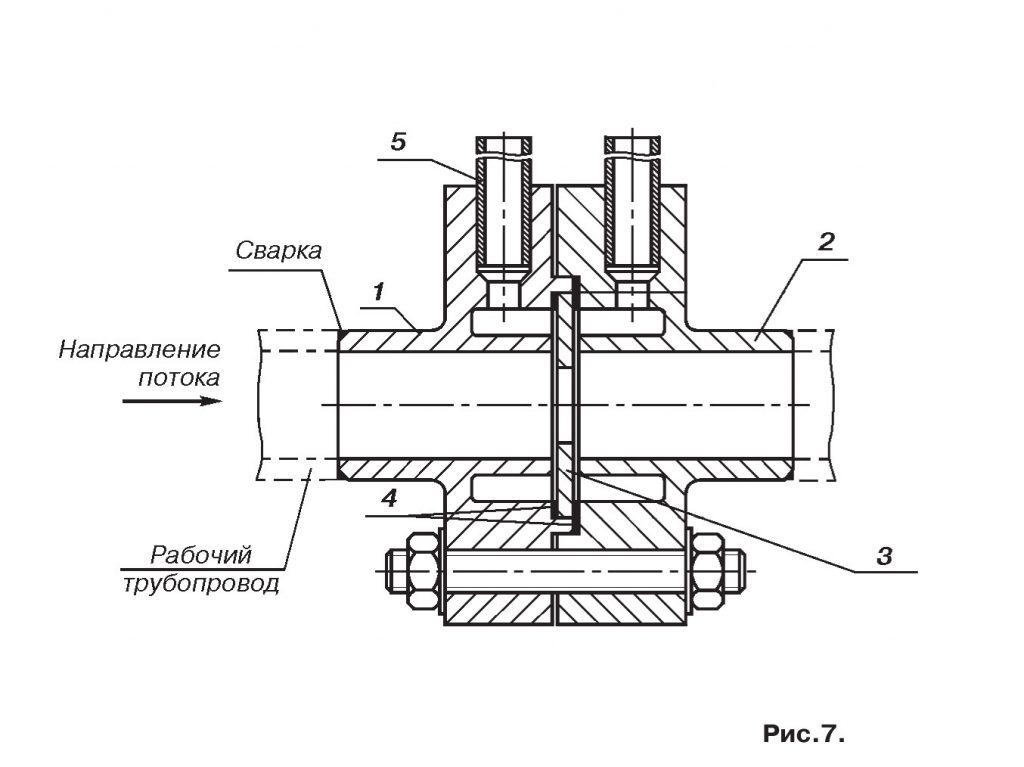

ДИАФРАГМЫ ДВС
Соединения фланцевые для ДВС изготавливаются на условное давление не более 16 МПа. Фланец и кольцевая камера изготавливаются в совмещенном варианте, т.е. камера делается непосредственно во фланцах.

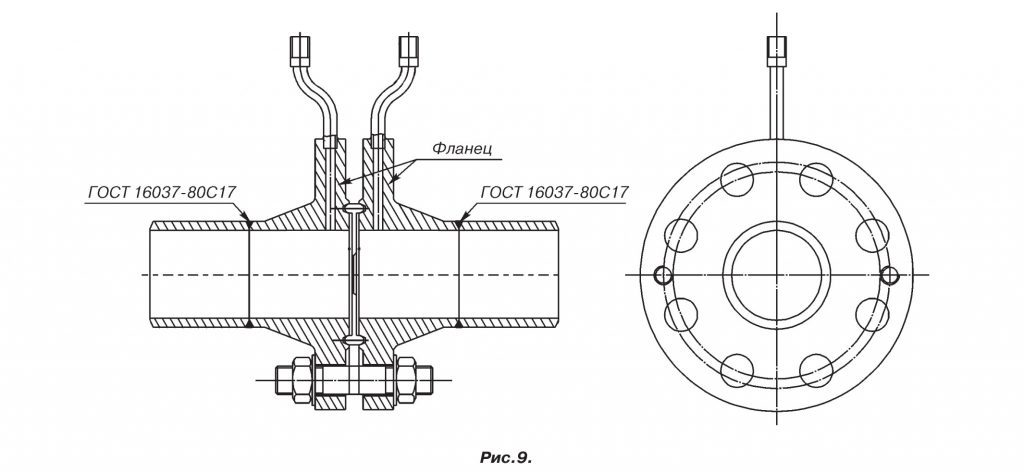

ДИАФРАГМЫ ДФС
Диафрагма фланцевая устанавливается непосредственно во фланцах на условное давление до 10 МПа с условным проходом от 50 до 400. Конструктивно предусмотрено 2 исполнения ДФС.
ДФС исполнения 1 крепится между торцевыми поверхностями фланцев с использованием паронитового уплотнения.
ДФС исполнения 2 сочетает диафрагму и овальное уплотнительное кольцо, используется для крепления между фланцами исполнения 7 по ГОСТ 12815 и не требует дополнительных уплотнительных материалов.
Диафрагма ДФС предусматривает фланцевое крепление диска с использованием фланцевого способа отбора давления. Фланцы изготавливаются согласно ГОСТам 12815, 12821.

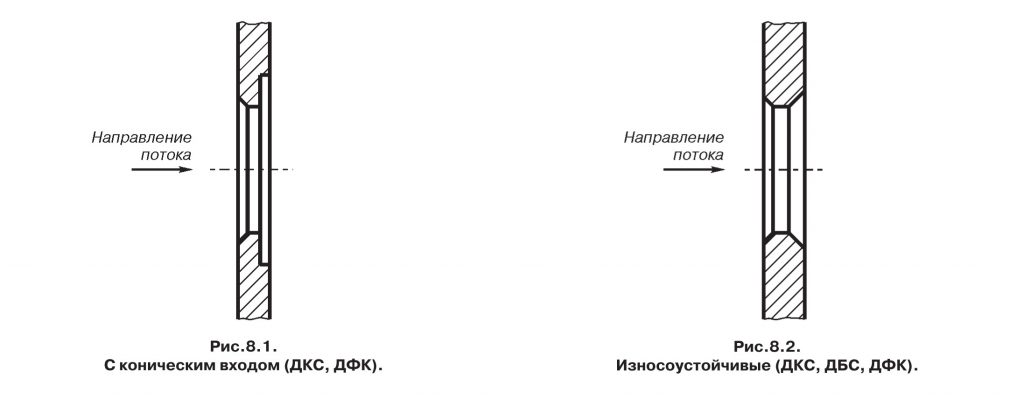

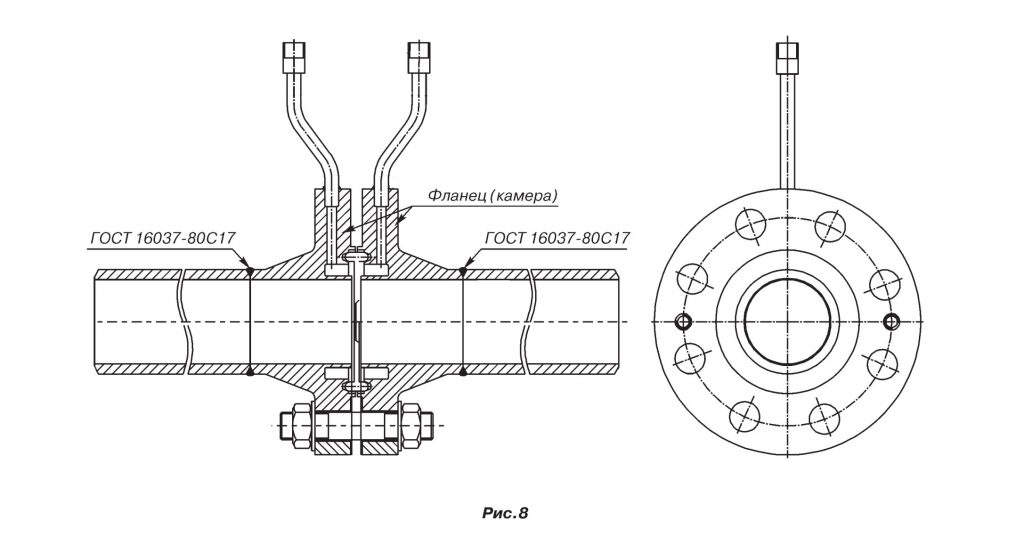

Конструктивное исполнение специальных диафрагм
Конструктивное исполнение специальных диафрагм - см.рис.8.1, 8.2.
