Особенности
- Экономия энергии за счет встроенной электронной системы регулировки мощности
- Опциональные интерфейсы для обмена данными по шине посредством штекерных IF-модулей
- Простое управление благодаря технологии зеленой кнопки и дисплею
- Встроенная система управления сдвоенными насосами
- Встроенная полная защита электродвигателя (термодатчик) с электронной системой отключения
Оснащение/функция
Режимы работы
- Δp-c для постоянного перепада давления
- Δp-v для переменного перепада давления
- ПИД-регулятор
- Ручной режим управления (n=постоянный)
Панель ручного управления
- Зеленая кнопка и дисплей
Ручное управление
- Настройка значения напора
- Настройка частоты вращения (ручное переключение)
- Настройка режимов работы
- Настройка ВКЛ./ВЫКЛ. насоса
- Конфигурация все рабочих параметров
- Квитирование ошибок
Внешнее управление
- Управляющий вход «Выкл. по приоритету»
- Управляющий вход «Внешняя смена насосов» (действует только в режиме работы сдвоенных насосов)
- Аналоговый вход 0 – 10 В, 0 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 2 – 10 В, 4 – 20 мА для ручного режима управления (DDC) и дистанционного изменения заданного значения
- Аналоговый вход 0-10 В для сигнала фактического значения датчика давления
- Аналоговый вход 2-10 В, 0-20 мА, 4-20 мА для сигнала фактического значения датчика давления
Сигнализация и индикация
- Обобщенная сигнализация неисправности SSM
- Обобщенная сигнализация рабочего состояния SBM
Обмен данными
- Инфракрасный интерфейс для беспроводного обмена данными с IR-монитором/IR-модулем
- Гнездо для Wilo IF-модулей (Modbus, BACnet, CAN, PLR, LON) для подсоединения к автоматизированной системе управления зданием
Функции защиты
- Полная защита электродвигателя со встроенной электронной системой отключения
- Блокировка доступа
Управление сдвоенными насосами (сдвоенный насос или два одинарных насоса)
- Режим работы «основной/резервный» (автоматическое переключение при неисправности)
- Основной/резервный режим работы, смена насосов через 24 часа
- Режим параллельной работы двух насосов
- Режим совместной работы двух насосов (включение второго насоса при пиковой нагрузке с оптимизацией по КПД)
Комплект поставки
- Насос
- Инструкция по монтажу и эксплуатации
Пример заказа

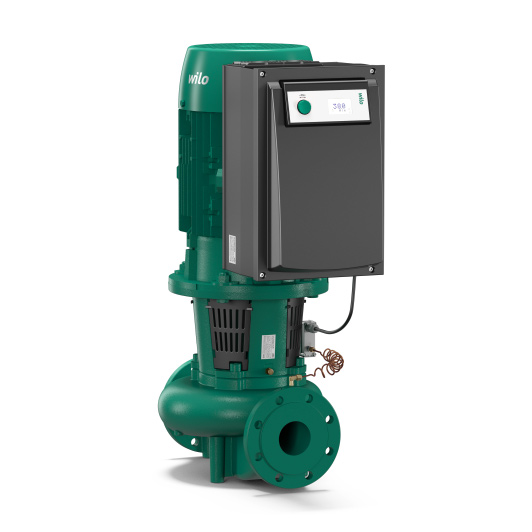

Пример | IL-E 50/170-7,5/2-R1 |
IL-E | Насос Inline с электронным регулированием |
50 | Номинальный внутренний диаметр присоединения к трубопроводу D |
170 | Номинальный внутренний диаметр рабочего колеса |
7,5 | Номинальная мощность электродвигателя P2 в кВт |
2 | Число полюсов электродвигателя |
R1 | Исполнение без датчика давления |
